Dell Latitude 3330 - Инструкция (Страница 18)

6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .

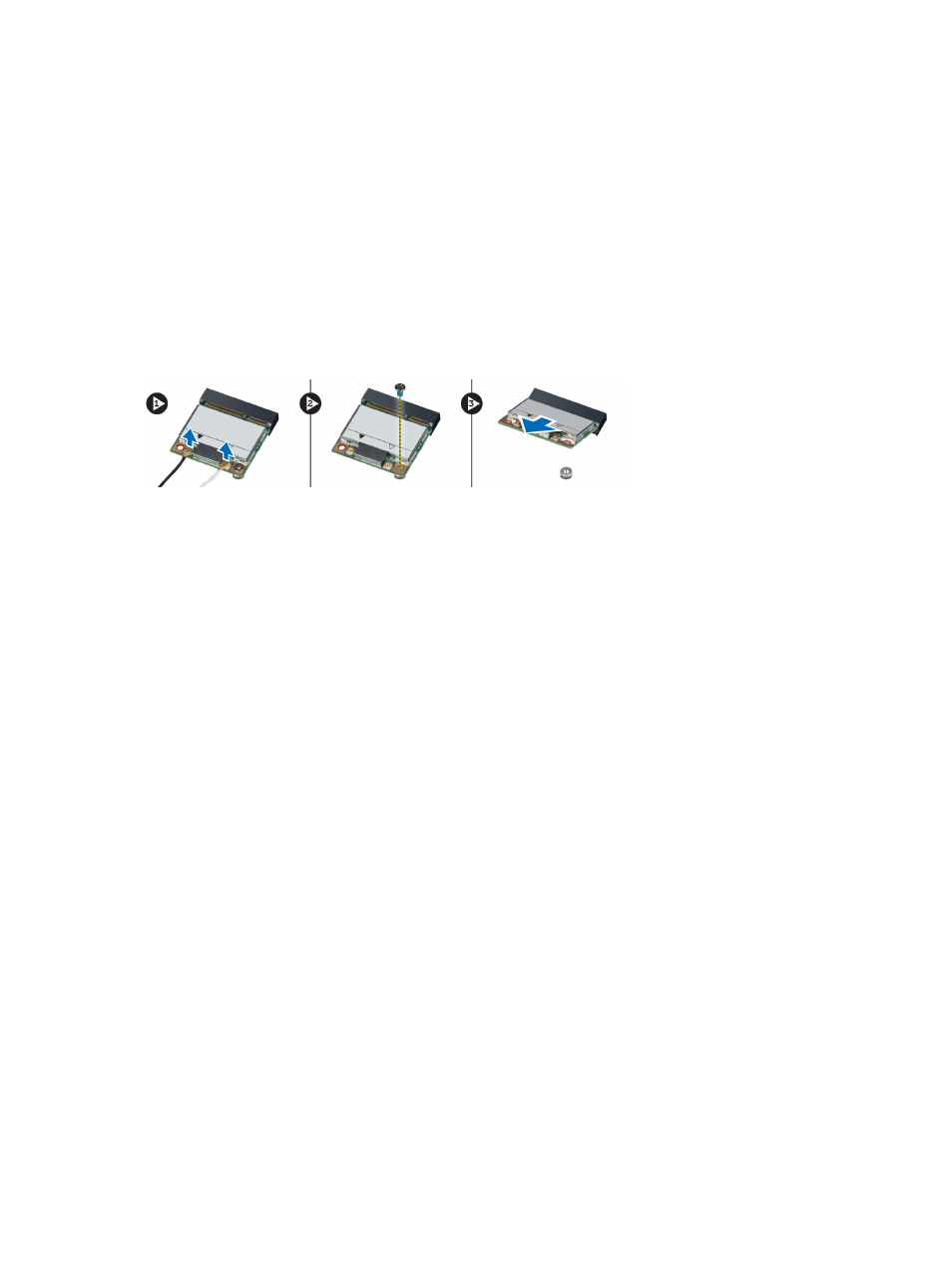

Извлечение платы беспроводной локальной сети (WLAN)
1. Выполните процедуры, приведенные в разделе Перед началом работы с компьютером .
2. Снимите :
a) батарею
b) нижнюю крышку
c) жесткий диск
d) клавиатуру
e) упор для рук
3. Отсоедините антенные кабели от платы WLAN.
4. Выверните винт, которым крепится плата WLAN.
5. Извлеките плату WLAN.
Установка платы беспроводной локальной сети (WLAN)
1. Вставьте плату WLAN в соответствующий слот.
2. Нажмите на плату WLAN и затяните винт, которым плата WLAN крепится к корпусу компьютера.
3. Подсоедините антенные кабели к соответствующим разъемам, обозначенным на плате WLAN.
4. Установите :
a) упор для рук
b) клавиатуру
c) жесткий диск
d) нижнюю крышку
e) батарею
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие дисплея в сборе
1. Выполните процедуры, приведенные в разделе Перед началом работы с компьютером .
2. Снимите :
a) батарею
b) нижнюю крышку
c) жесткий диск
d) клавиатуру
e) упор для рук
3. Выверните из основания компьютера винты, которыми крепится дисплей в сборе.
18
