О системной плате
Руководство по обслуживанию Dell Precision™ T7500

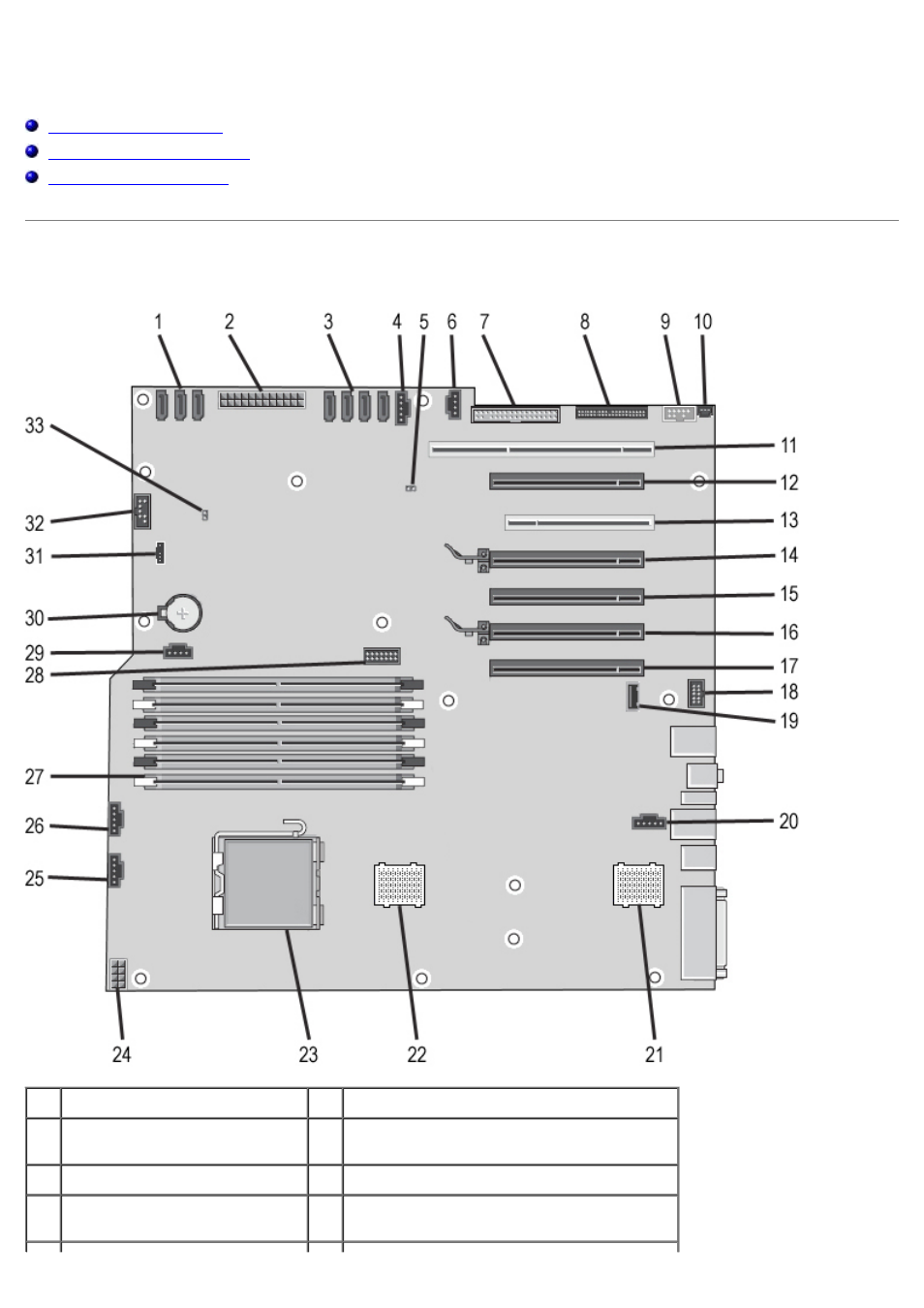

Схема системной платы
1 Разъемы SATA (SATA0-2)
18 Аудиоразъем на передней панели
2 Основной разъем питания
(POWER1)
19 Порт USB Тип А (INT_USB2)
3 Разъемы SAS (HDD0-3)
20 Разъем заднего вентилятора (FAN_REAR)
4 Разъем вентилятора жесткого
диска (FAN_HDD)
21 Дополнительная плата CPU 2 (CPU2_RSR2)
Advertising
Эта инструкция подходит к следующим моделям:
