Dell Precision T7500 - Инструкция (Страница 19)

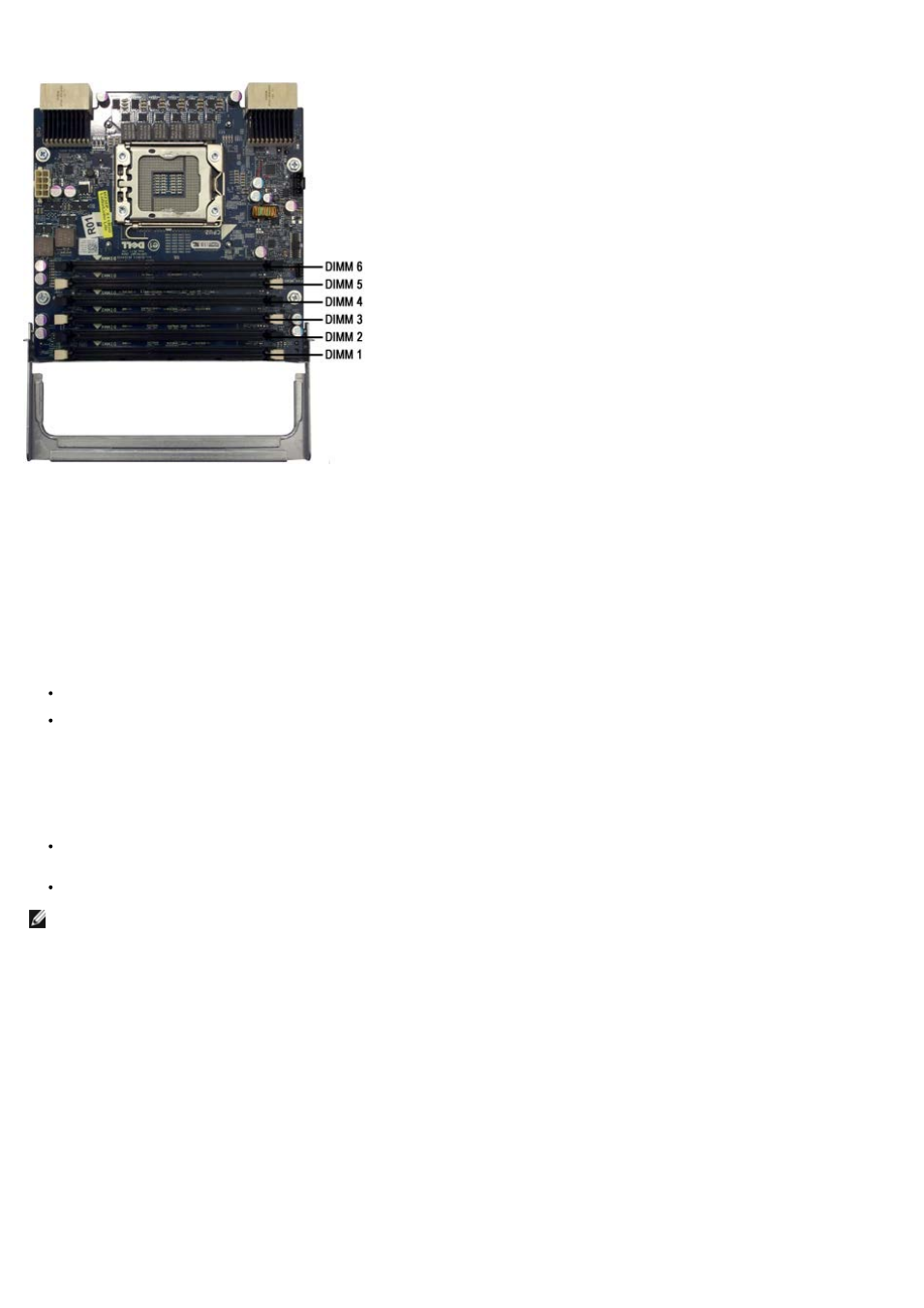

Кроме того, на плате второго процессора имеется шесть дополнительных слотов. Слоты пронумерованы от DIMM1 до DIMM6. DIMM1
находится дальше всего от процессора.
Правила установки модулей памяти
Ваш компьютер нуждается в распределении DIMM по каналам так, чтобы они начинались с наиболее удаленных от процессора слотов. Это
означает, что слоты DIMM 1, 2 и 3 следует заполнять раньше, чем слоты DIMM 4, 5 и 6. Кроме того, при распределении DIMM четвертого
ранга между DIMM первого или второго ранга в одном канале DIMM четвертого ранга следует устанавливать дальше от процессора.
Чтобы максимально увеличить пропускную способность имеющейся памяти до использования нескольких DIMM в одном канале, DIMM в
рамках конфигурации следует распределить по максимально возможному количеству каналов. Добиться этого вам помогут приведенные
ниже правила распределения памяти.
Конфигурация с одним процессором (6 слотов DIMM на системной плате)
Если конфигурация предполагает, что все DIMM имеют одинаковый размер, устанавливайте их в следующем порядке: DIMM1,
DIMM2, DIMM3, DIMM4, DIMM5, DIMM6
Если конфигурация предполагает, что DIMM имеют разный размер, устанавливайте первыми самые большие DIMM. Например, для
конфигурации 4 ГБ, состоящей из одного DIMM 2 ГБ и двух DIMM 1ГБ, следует распределить модули так: DIMM1=2 ГБ, DIMM2=1 ГБ,
DIMM3=1 ГБ, DIMM4=ничего, DIMM5=ничего, DIMM6=ничего.
Конфигурация с двумя процессорами (6 слотов DIMM на системной плате и 6
слотов DIMM на дополнительной плате)
Если конфигурация предполагает, что все DIMM имеют одинаковый размер, устанавливайте их в следующем порядке: MB_DIMM1,
Riser_DIMM1, MB_DIMM2, Riser_DIMM2, MB_DIMM3, Riser_DIMM3, MB_DIMM4, Riser_DIMM4, MB_DIMM5, Riser_DIMM5, MB_DIMM6,
Riser_DIMM6.
Если конфигурация предполагает, что DIMM имеют разный размер, устанавливайте самые большие DIMM в дополнительную плату.
ПРИМЕЧАНИЕ. Если некоторые DIMM имеют высоту более 30 мм (возможно, ранние DIMM 16 ГБ), их необходимо устанавливать
только в системную плату.
