106
Установка и замена компонентов
4
Установите новый модем.
a
Подключите модемный кабель к модему.
ВНИМАНИЕ.
На разъеме имеете ключ, который гарантирует правильное
подсоединение. Если при установке чувствуется сопротивление, проверьте
разъемы и измените направление установки платы.
b
Выровняйте модем с отверстиями для винтов и вдавите модем в
разъем на системной плате.
c
Затяните винты, которые закрепляют модем на системной плате.
5
Установите на место крышку, закрывающую модем.

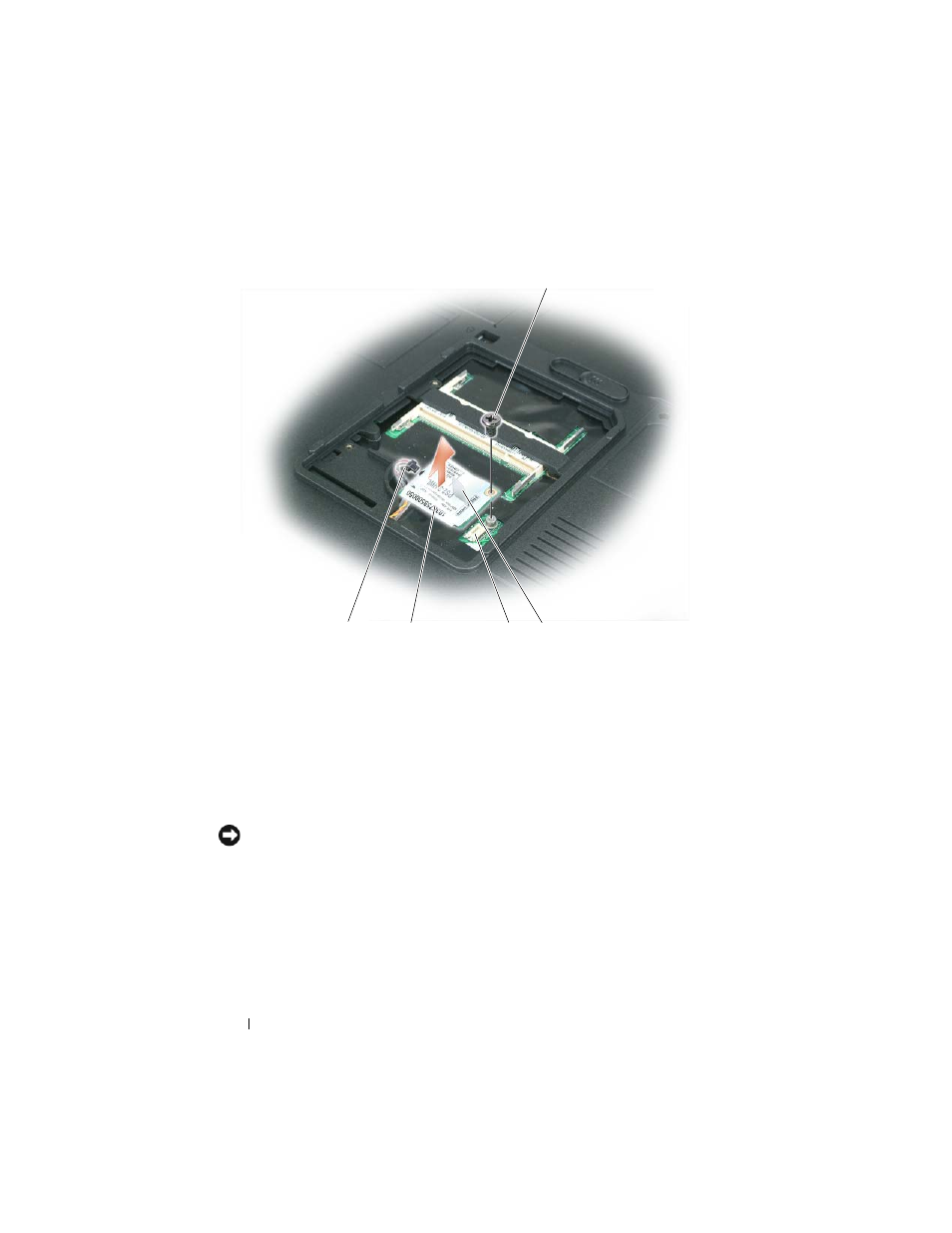

1
винт крепления
модема
2
язычок для
извлечения модема
3
разъем модема на
системной плате
4
модем
5
кабель модема
1
2
4
3
5
