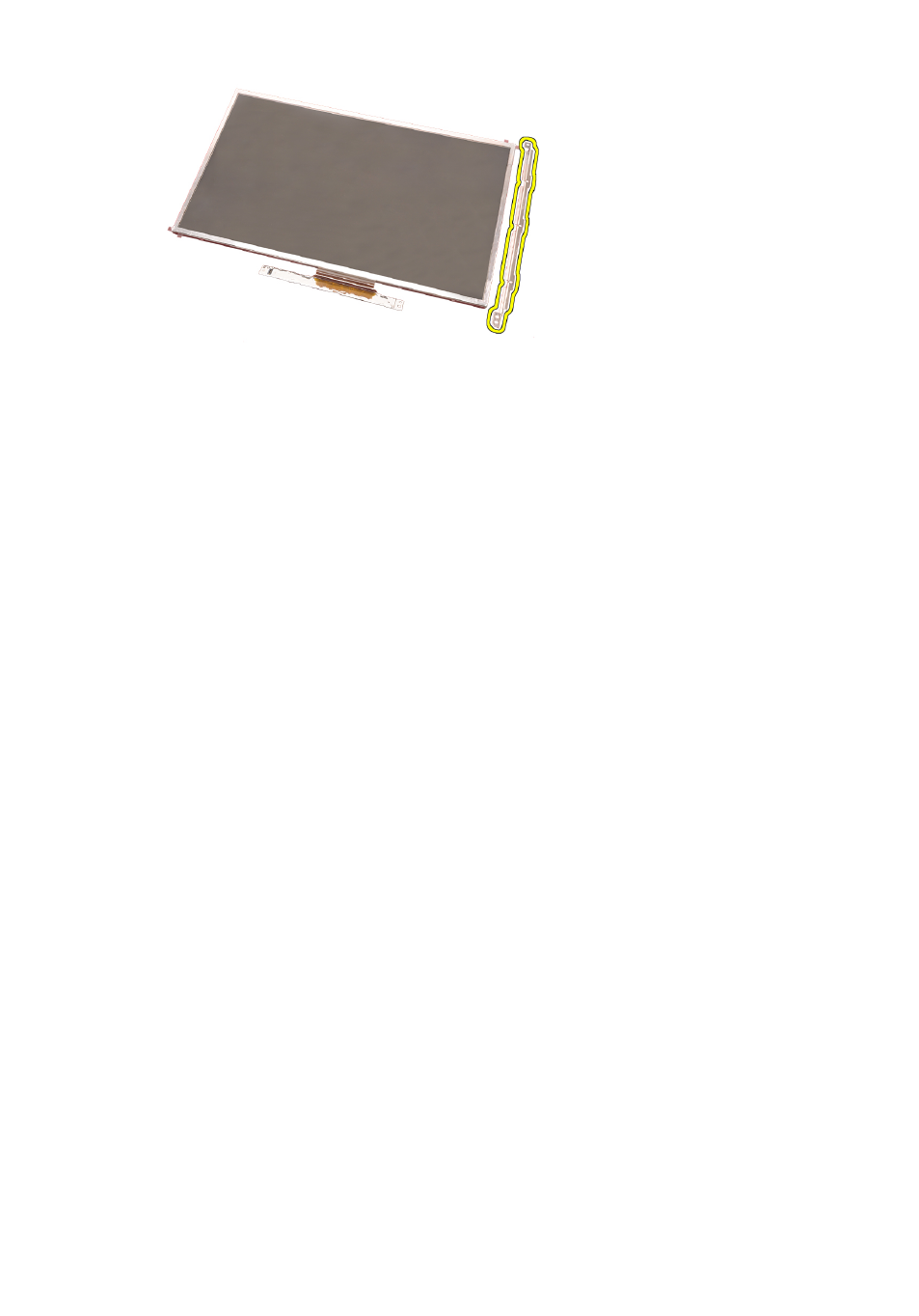

Установка
панели дисплея с сенсорным экраном
1. Совместите скобу дисплея с панелью дисплея и затяните четыре
винта
, которыми крепится скоба дисплея.
2. Установите плату кодирующего преобразователя в компьютер.
3. Затяните винты, которыми крепится плата кодирующего
преобразователя
.
4. Подсоедините кабель кодирующего преобразователя.
5. Подсоедините кабель низковольтной дифференциальной передачи
сигналов
(LVDS) к задней части панели дисплея и установите на место
клейкие
ленты, которыми крепится кабель LVDS.
6. Затяните винты, которыми крепится панель дисплея.
7. Затяните винты с левой стороны панели дисплея, которыми крепится
панель
дисплея.
8. Установите лицевую
9. Установите батарею.
10. Выполните процедуры, приведенные в разделе После
98
