10. Снимите скобу дисплея.
Установка
панели дисплея с несенсорным экраном

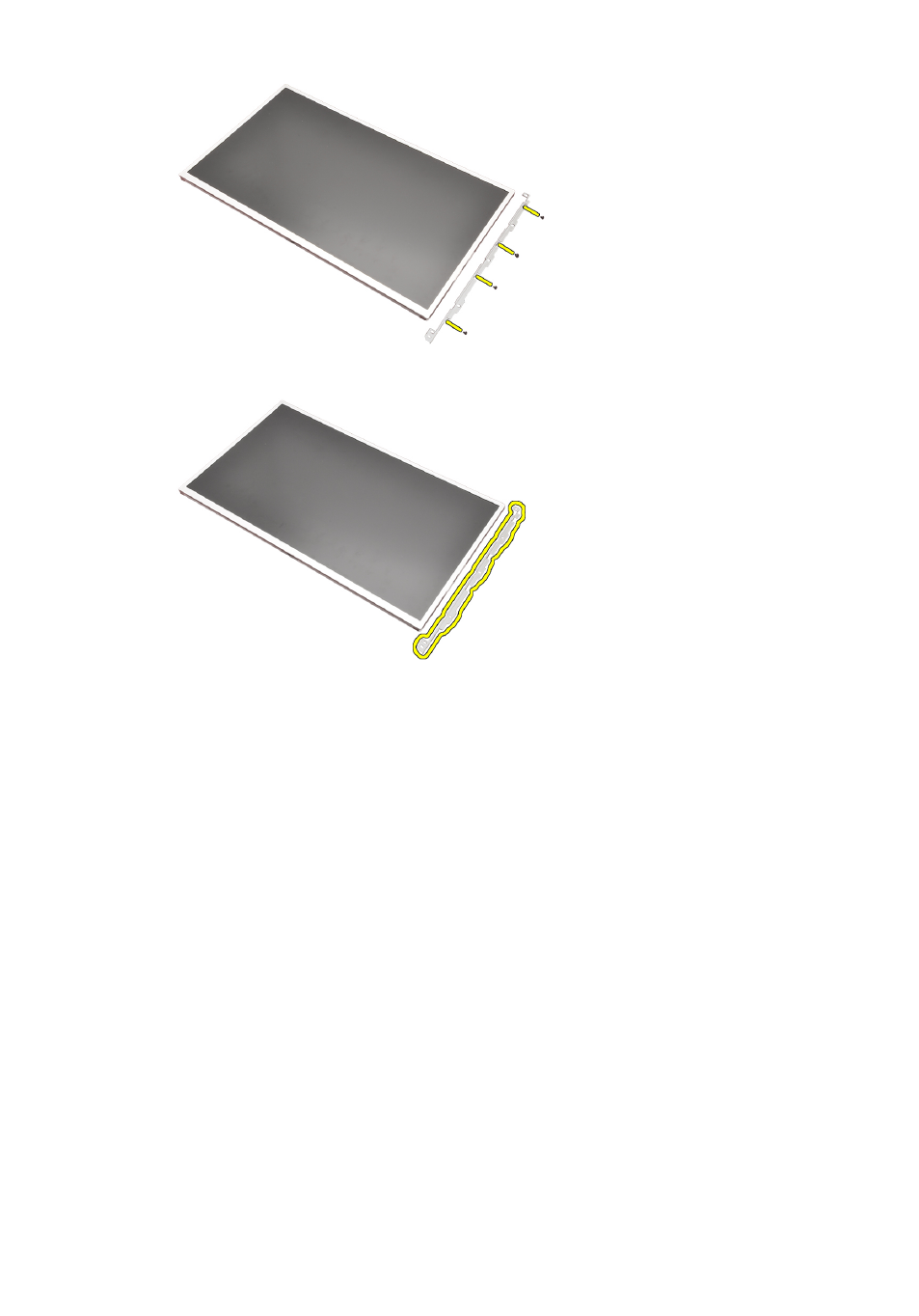

1. Совместите скобу дисплея с панелью дисплея и затяните винты,
которыми
крепится скоба дисплея.
2. Подсоедините кабель кодирующего преобразователя.
3. Подсоедините кабель низковольтной дифференциальной передачи
сигналов
(LVDS) к задней части панели дисплея и установите на место
клейкие
ленты, которыми крепится кабель LVDS.
4. Затяните винты, которыми крепится панель дисплея.
5. Затяните винты с левой стороны панели дисплея, которыми крепится
панель
дисплея.
6. Установите лицевую
.
7. Установите батарею.
8. Выполните процедуры, приведенные в разделе После
103
