Установка камеры, Снятие кабеля lvds и кабеля камеры, Установка – Инструкция по эксплуатации Dell Latitude E6230
Страница 47: Камеры, Снятие, Кабеля lvds и кабеля камеры

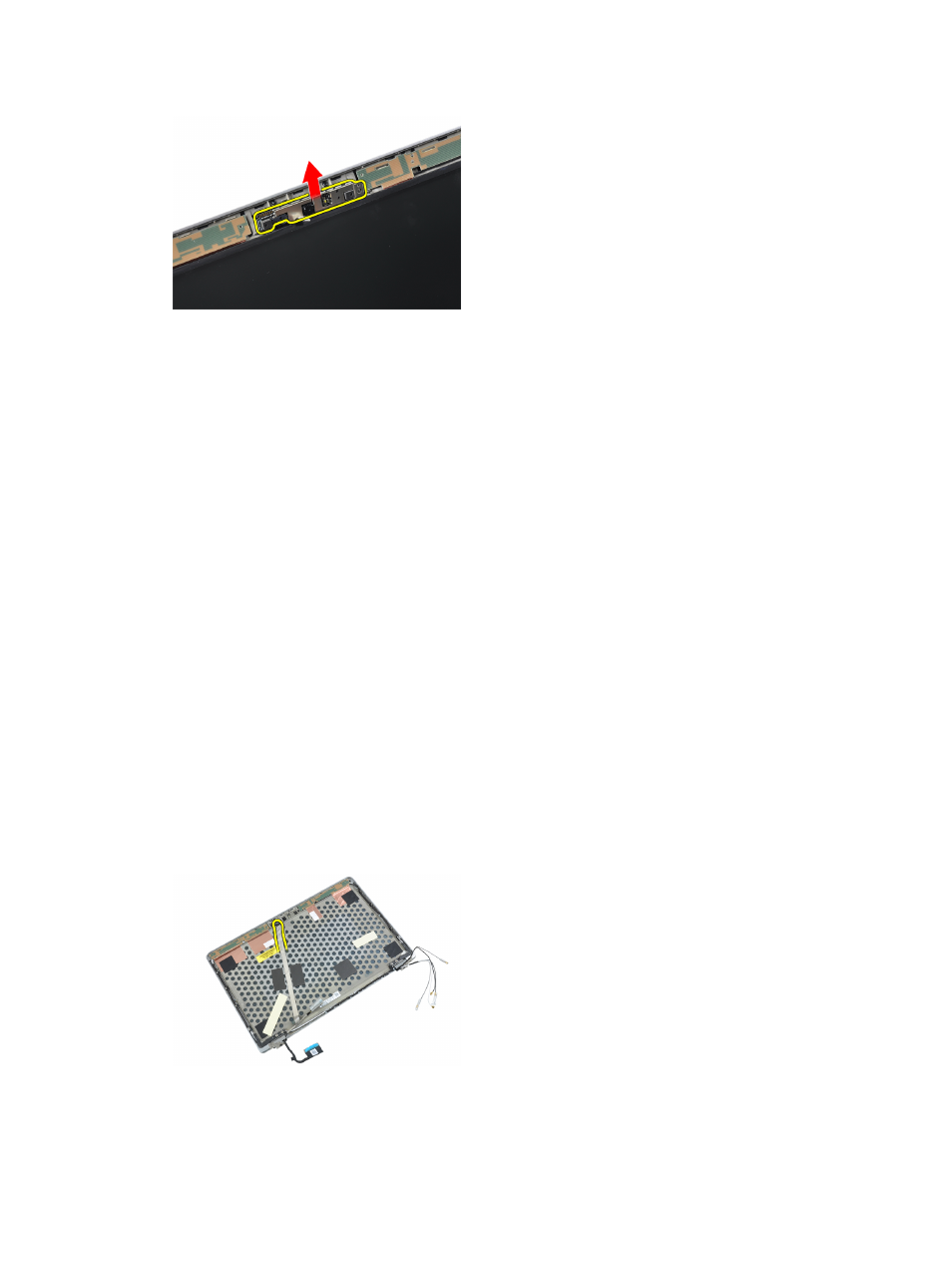

Установка
камеры
1.
Установите
камеру в соответствующее гнездо на панели дисплея.
2.
Затяните
винт, которым камера крепится к дисплею в сборе.
3.
Подсоедините
кабель камеры к камере.
4.
Прикрепите
проводящую ленту.
5.
Установите
:
a) лицевую панель дисплея
b) аккумулятор
6.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
кабеля LVDS и кабеля камеры
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) ExpressCard (плата ExpressCard)
c) аккумулятор
d) нижнюю крышку
e) упор для рук
f) клавиатуру
g) лицевую панель дисплея
h) панель дисплея
i) дисплей в сборе
3.
Отсоедините
кабель LVDS и кабель камеры от камеры.
4.
Отклейте
клейкие ленты, которыми кабель LVDS и кабель камеры крепятся к дисплею в сборе.
47
