Установка
дисплея в сборе

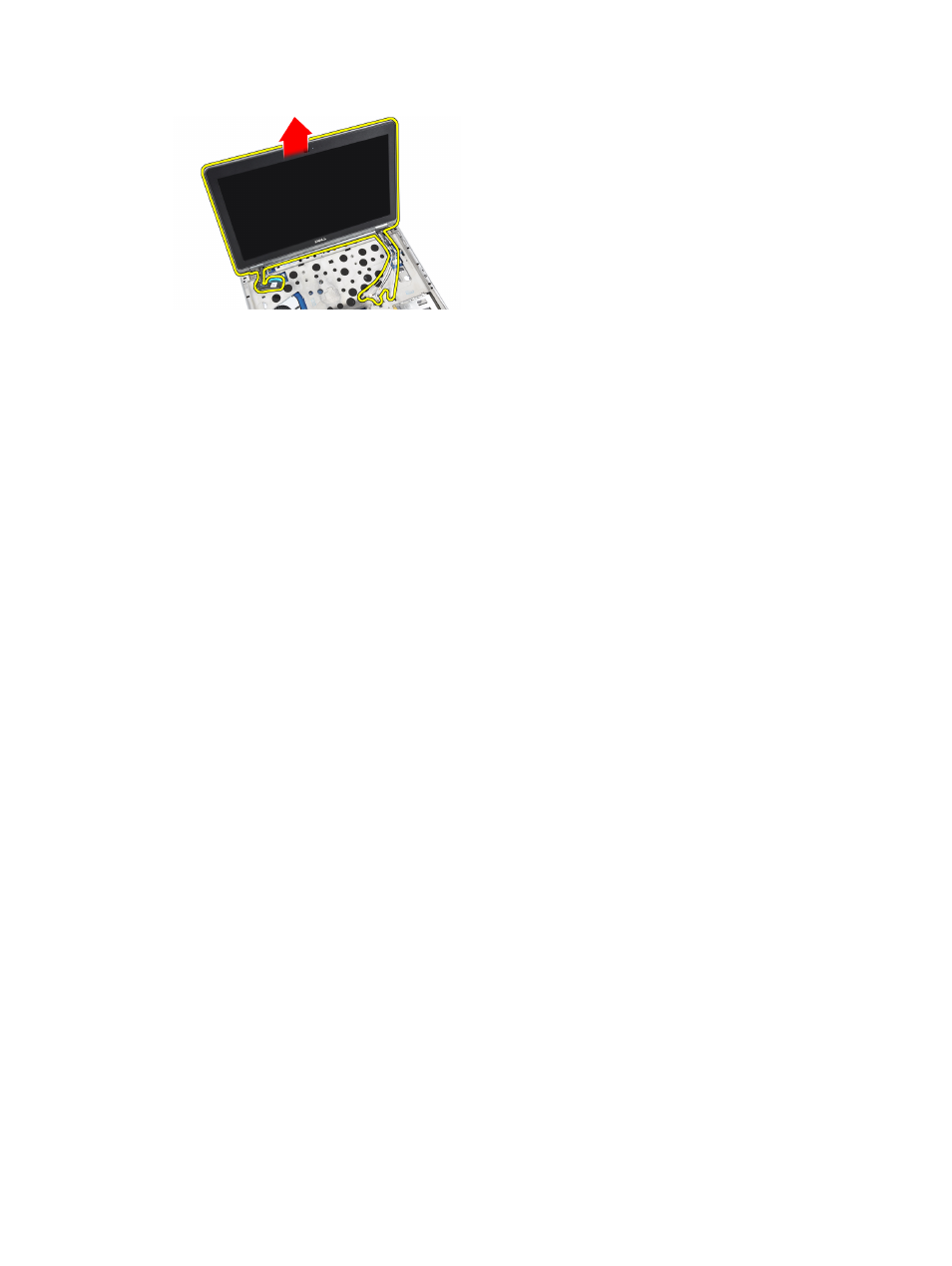

1.
Установите
дисплей в сборе на компьютер.
2.
Затяните
винты, чтобы прикрепить дисплей в сборе к корпусу компьютера.
3.
Проложите
антенные кабели через направляющий желобок.
4.
Подсоедините
антенные кабели к компьютеру.
5.
Уложите
и подсоедините кабель LVDS.
6.
Установите
скобу LVDS в соответствующее гнездо.
7.
Затяните
винты, чтобы прикрепить скобу LVDS к компьютеру.
8.
Уложите
и подсоедините антенные кабели к устройствам беспроводной связи.
9.
Переверните
компьютер и затяните винты на нижней панели.
10. Установите:
a) клавиатуру
b) упор для рук
c) нижнюю крышку
d) аккумулятор
e) ExpressCard (плата ExpressCard)
f) карту SD
11. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
камеры
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) лицевую панель дисплея
3.
Отклейте
проводящую ленту.
