Установка моста iSCSI
Руководство пользователя моста Dell TL24iSCSIxSAS 1Gb iSCSI to SAS Ред. C
Стр. 15
6.1 Подключения по шине SAS
Шина SAS на мосте iSCSI поддерживает высокоскоростную передачу данных, однако к шине SAS
можно подключить и устройства, которые работают на более низких скоростях. Как и в случае
Ethernet-подключения, при включении питания мост iSCSI автоматически обменивается данными с
этими устройствами для определения оптимальной рабочей скорости. Каждый SAS-порт
поддерживает до 2 соединений SAS.
Правильно расположив разъем, подсоедините SAS-кабель к задней панели моста iSCSI, как показано
ниже.

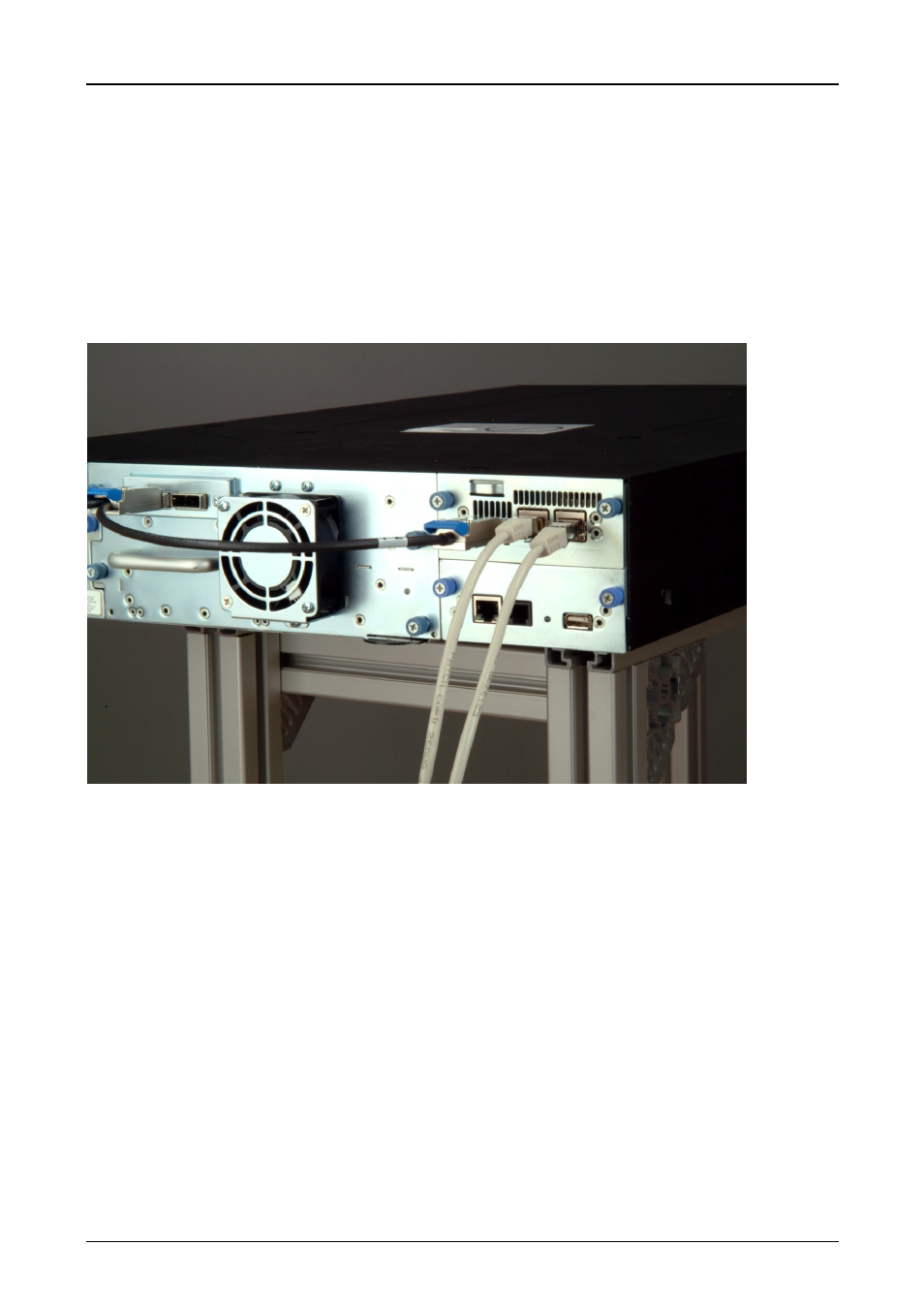

Рис. 11 Подключение SAS- и сетевых кабелей к PowerVault TL2000
