Установка моста iSCSI
Стр. 14
Руководство пользователя моста Dell TL24iSCSIxSAS 1Gb iSCSI to SAS Ред. C

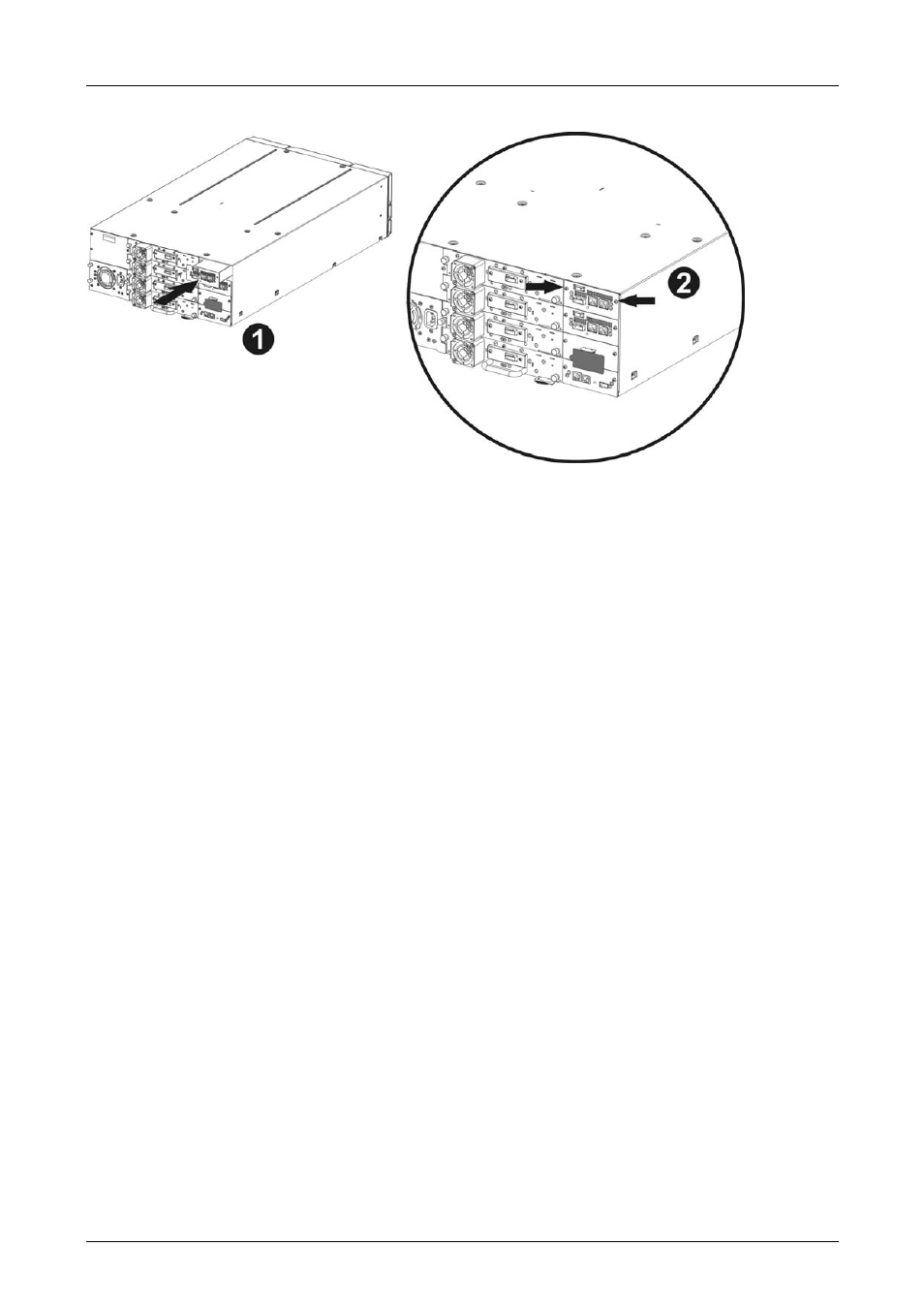

Рис. 10 Установка второго моста в PowerVault TL4000
• Закрепите мост двумя винтами (см. 8 и рис. 10, действие 2).
• Подключите Ethernet-кабели.
• Подключите кабели и периферийные устройства SAS.
• Подключите кабель питания библиотеки.
• Настройте имя хоста и IP-адрес моста.
Мост iSCSI можно использовать в следующих конфигурациях сети:
• 1000BaseT
(Gigabit).
Мост iSCSI автоматически выбирает правильную скорость сети при включении питания, поэтому
указывать тип сети, к которой осуществляют подключение, необязательно.
Подключение к Ethernet-сети осуществляют с помощью стандартного разъема RJ45 с медными
жилами, расположенного на задней панели устройства.
Для подключения моста iSCSI к Ethernet-сети подсоедините два кабеля категории 5E к разъемам на
устройстве, как показано ниже. При правильной установке разъемов слышен щелчок.
