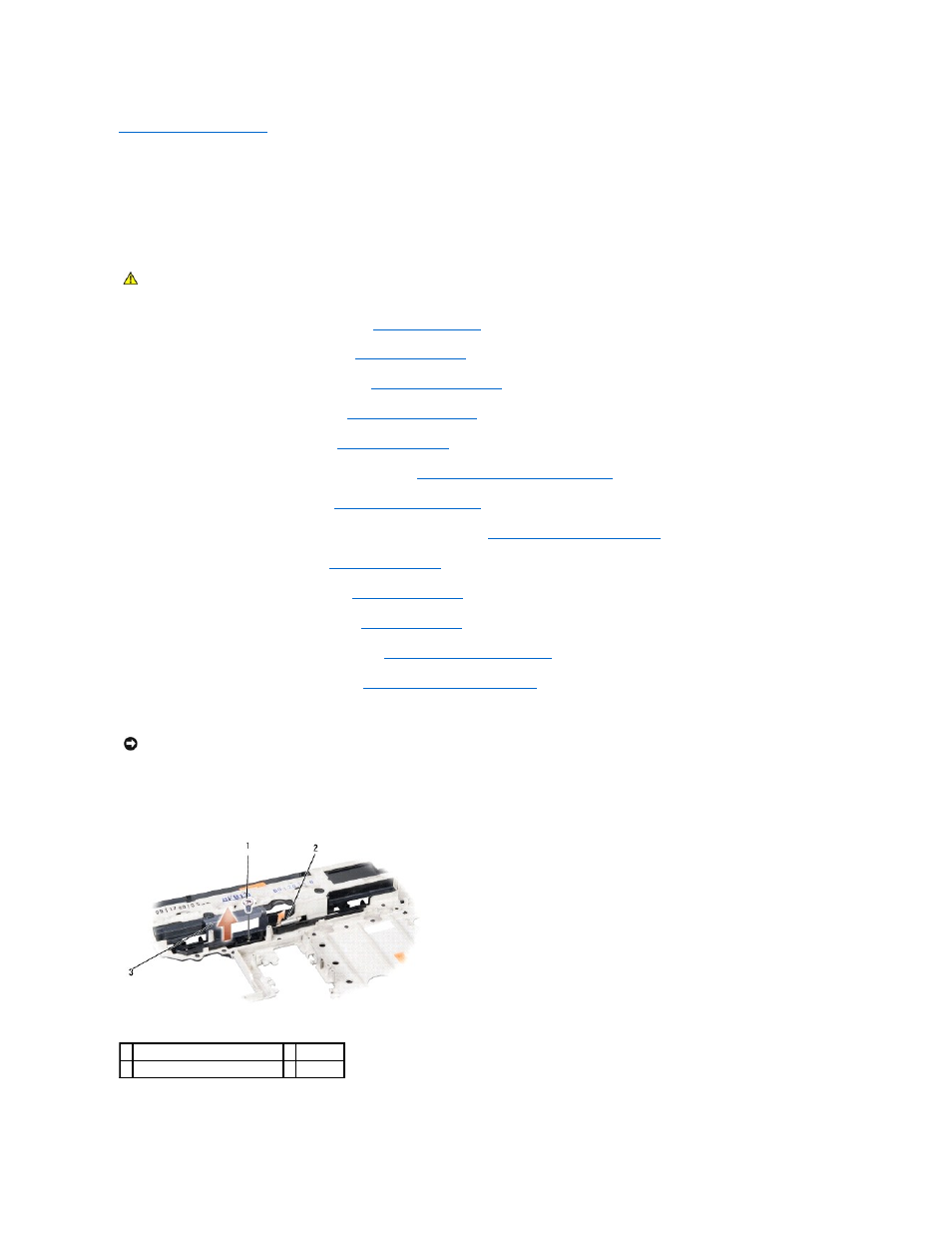

Защелка аккумулятора в сборе
Dell™ Studio 1535/1536 Руководство по обслуживанию
Извлечение защелки аккумулятора в сборе
1.
Следуйте инструкциям
, приведенным в разделе
Перед началом работы
.
2.
Снимите нижнюю крышку
(смотрите раздел
Снятие нижней крышки
).
3.
Извлеките все модули памяти
(смотрите раздел
Извлечение модулей памяти
).
4.
Извлеките жесткий диск
(смотрите раздел
Извлечение жесткого диска
).
5.
Извлеките мини
-плату (смотрите раздел
Извлечение мини
-платы
).
6.
Извлеките блок радиатора процессора
(смотрите раздел
Извлечение блока радиатора процессора
).
7.
Извлеките процессор
(смотрите раздел
Извлечение модуля процессора
).
8.
Снимите центральную крышку с органами управления
(смотрите раздел
Снятие крышки центральной панели
).
9.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
10.
Снимите дисплей в сборе
(смотрите раздел
Снятие дисплея в сборе
).
11.
Снимите подставку для рук
(смотрите раздел
Снятие упора для рук
).
12.
Извлеките оптический дисковод
(смотрите раздел
Извлечение оптического дисковода
).
13.
Извлеките системную плату
(смотрите раздел
Извлечение системной платы в сборе
).
14.
Извлеките пружину защелки
.
15.
Выверните винт из защелки аккумулятора и извлеките защелку из основания компьютера
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Перед снятием кнопки защелки запомните положение защелки и проверьте правильность положения при обратной установке
защелки
.
1 винт
2 пружина
3 защелка аккумулятора в сборе
