Блок радиатора процессора
Dell™ Studio 1535/1536 Руководство по обслуживанию
Извлечение блока радиатора процессора
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Переверните компьютер вверх дном и снимите нижнюю крышку
(смотрите раздел
Снятие нижней крышки
).
3.
В последовательном порядке
(указанном на блоке радиатора) ослабьте четыре невыпадающих винта на крышке блока радиатора процессора.
4.
Ослабьте два невыпадающих винта на теплоотводе блока радиатора
.
5.
Отсоедините кабель вентилятора блока радиатора от разъема на системной плате
.
6.
Выверните винт из вентилятора блока радиатора и извлеките блока радиатора
.
Обратная установка блока радиатора процессора
1.
Совместите четыре невыпадающих винта на крышке блока радиатора процессора с резьбовыми отверстиями на системной плате и
последовательно затяните винты
.
2.
Заверните два невыпадающих винта
, которыми теплоотвод блока радиатора крепится к системной плате.
3.
Вставьте обратно и заверните винт
, которым вентилятор блока радиатора крепится к системной плате.
4.
Подсоедините кабель вентилятора блока радиатора к системной плате
.
5.
Установите на место нижнюю крышку
(смотрите раздел
Обратная установка нижней крышки
).
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

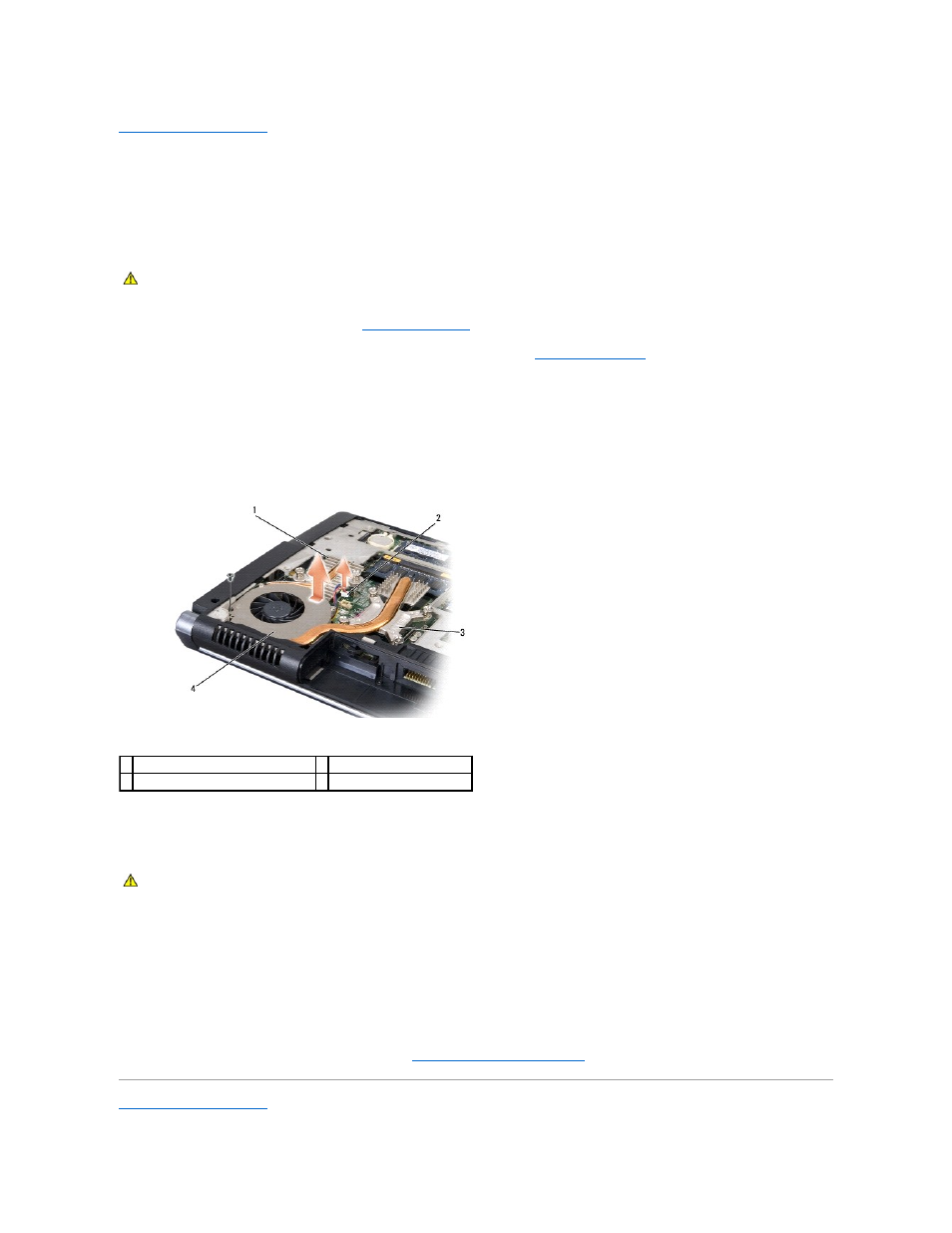

1 теплоотвод блока радиатора
2 кабель вентилятора
3 крышка блока радиатора процессора 4 вентилятор блока радиатора
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
