Панель ввода-вывода
Dell™ Vostro™ 410: Руководство по обслуживанию
Обратная установка панели ввода
Снятие панели ввода
/вывода
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите лицевую панель
(см. раздел
Снятие лицевой панели
).
4.
Отсоедините кабели панели ввода
-вывода от системной платы.
5.
Отверните винт
, который крепит панель ввода/вывода.
6.
Сместите панель ввода
-вывода в сторону, чтобы фиксирующий выступ панели ввода-вывода вышел из соответствующего паза.
7.
Осторожно извлеките панель ввода
-вывода и кабели из корпуса.
Обратная установка панели ввода
/вывода
1.
Вставьте кабели панели ввода
-вывода в корпус через слот панели ввода- вывода. Совместите зажимной ключ панели ввода-вывода с
соответствующим слотом
.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу
www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как
открывать корпус
.
ПРИМЕЧАНИЕ
:
Перед отсоединением кабелей запомните их расположение
, чтобы при установке новой панели ввода/вывода их можно было
правильно подсоединить
.
ВНИМАНИЕ
:
При извлечении панели ввода
-вывода из компьютера проявляйте предельную осторожность, чтобы не повредить разъемы кабелей
и зажимы для кабелей
.

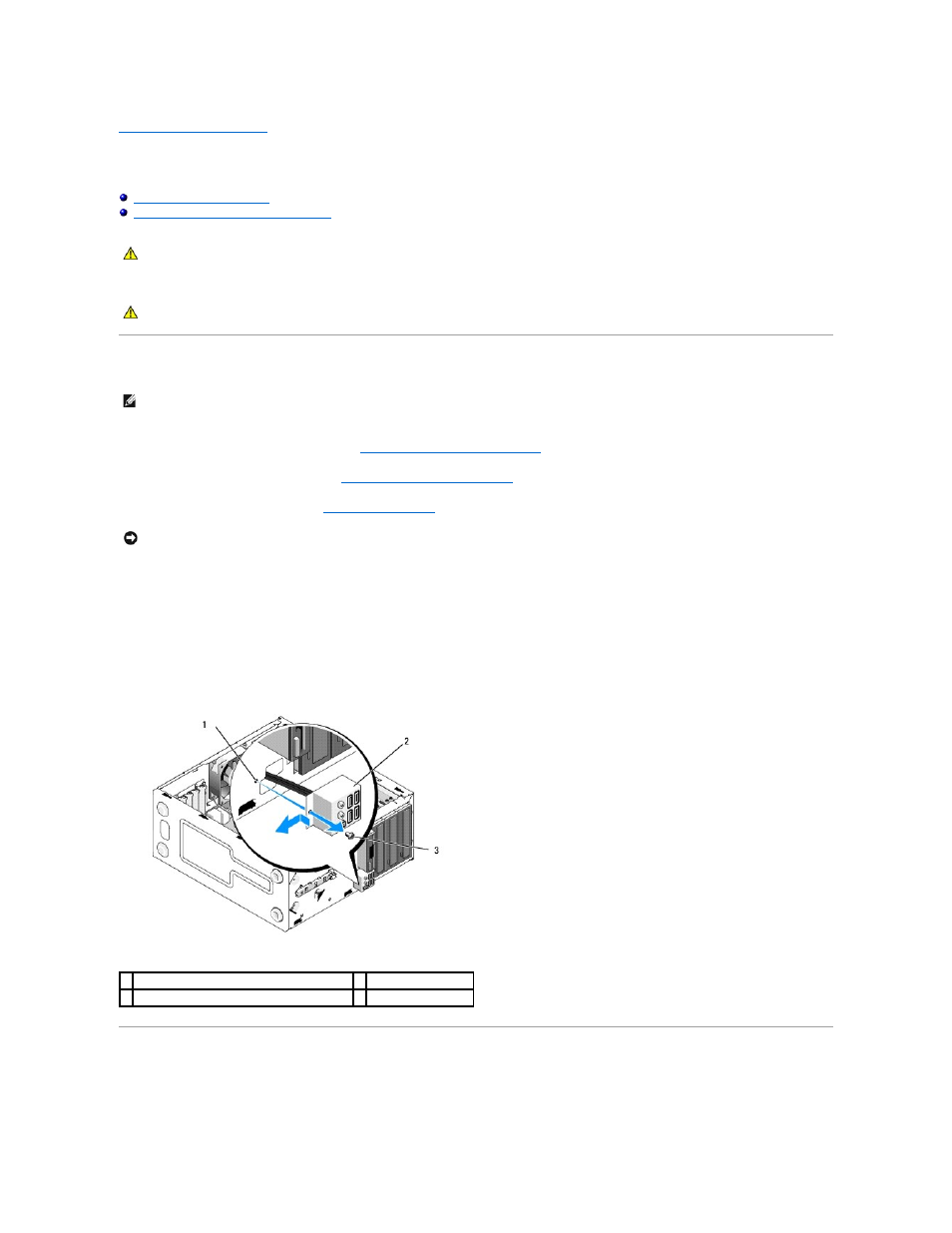

1 отверстие для винта на панели ввода-вывода 2 панель ввода-вывода
3 винт (1)
