Использование мультимедиа
71
Если требуется подключить компьютер к телевизору или аудиоустройству,
рекомендуется подключать видео- и аудиокабели к компьютеру в
следующем порядке.
• S-video и стандартный аудиокабель
• Композитный видео- и стандартный аудиокабель
• Компонентный видеовыход или стандартный аудиокабель
ПРИМЕЧАНИЕ.
Чтобы определить требуемый способ подсоединения, см.
схемы подключений, приведенные в начале каждого подраздела.
После завершения подключения аудио- и видеокабелей между
компьютером и телевизором необходимо включить функцию работы с
телевизором на компьютере. См. раздел «Включение параметров дисплея
для телевизора» на стр. 85, чтобы убедиться, что компьютер распознает
телевизор и правильно с ним работает.Кроме того, если используется
цифровой звук в формате S/PDIF см. раздел «Использование цифрового
звука в формате S/PDIF» на стр. 85.

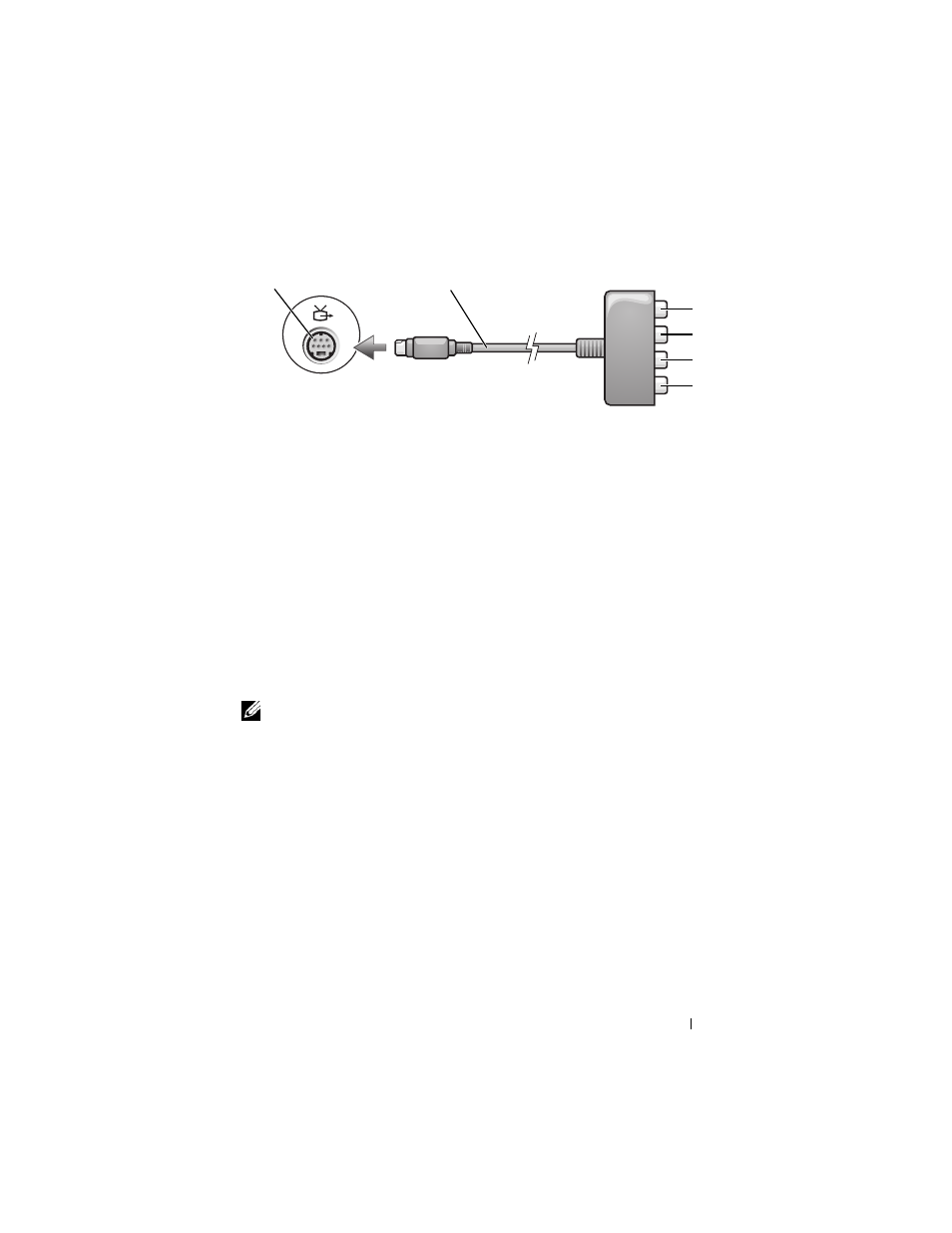

1
выходной телевизионный разъем
S Video
2
композитный видеоадаптер
3
разъем цифрового звука S/PDIF
4
разъем выходного компонентного
видеосигнала Pr (красный)
5
разъем выходного компонентного
видеосигнала Pb (синий)
6
разъем выходного компонентного
видеосигнала Y (зеленый)
5
4
3
1
2
6
