Установка и замена компонентов
185
Замена платы WLAN
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Если при установке чувствуется сопротивление, проверьте
разъемы на плате и системной плате и измените направление установки
платы.
ВНИМАНИЕ.
Во избежание повреждения платы WLAN никогда не
размещайте кабели под платой.
1
Установите разъем платы
WLAN
под углом 45 градусов в разъем на
системной плате, помеченный как «WLAN».
2
Нажмите на другой конец платы
WLAN
до щелчка.

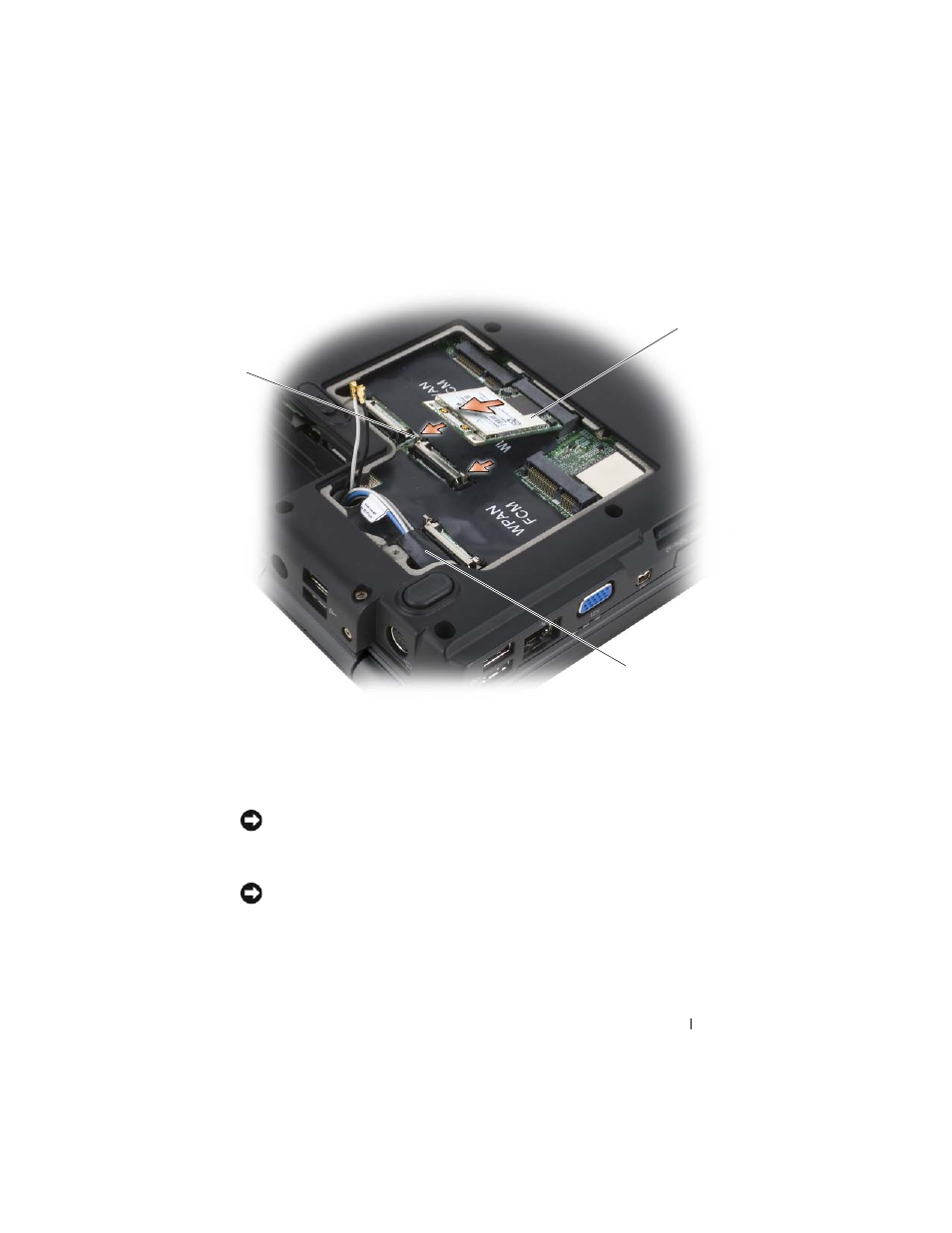

1
металлические защелки (2)
2
плата WLAN
3
лавсановая пластина
1
2
3
