Компоненты системной платы

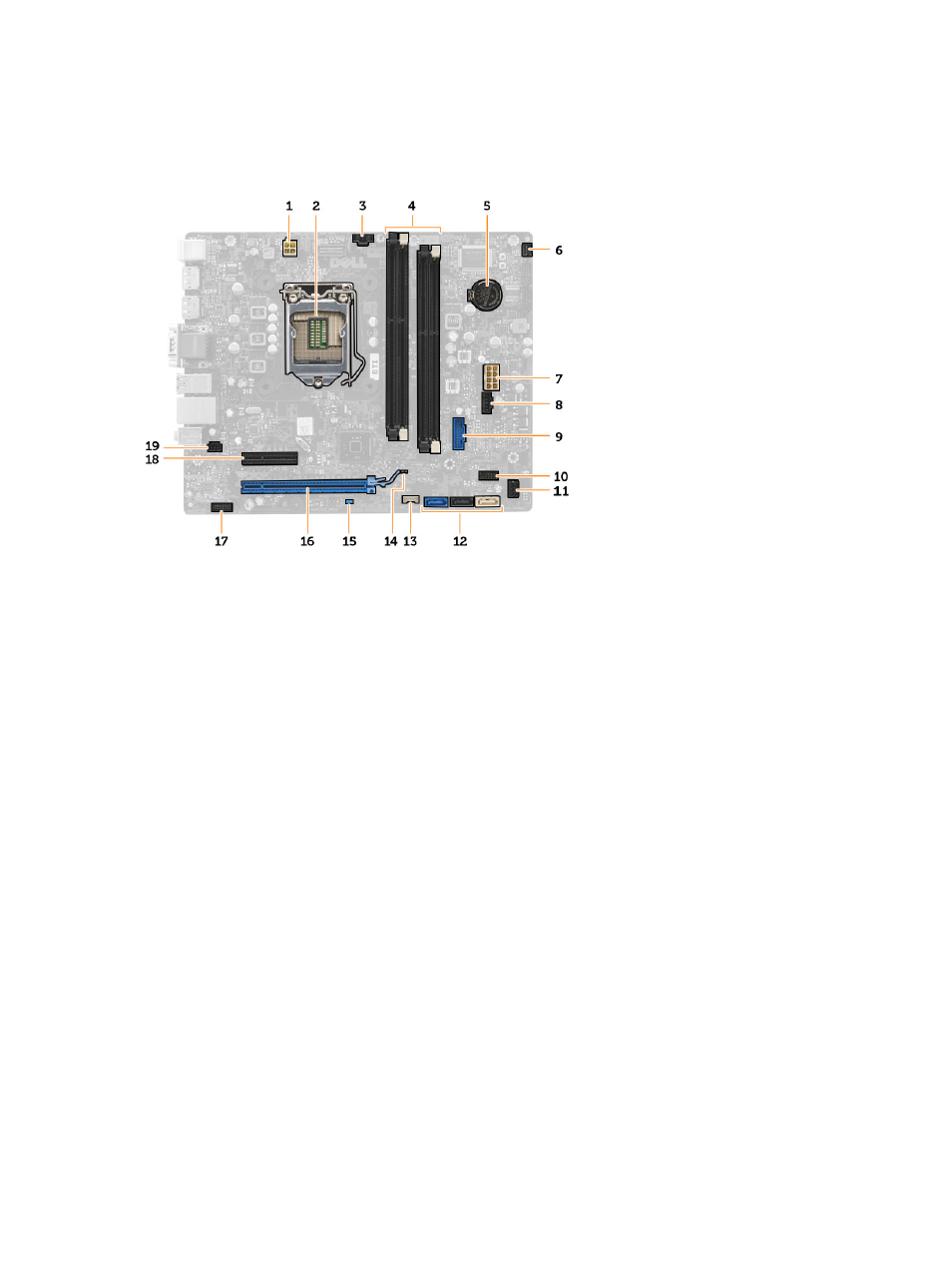

На изображении ниже представлена компоновка системной платы.
1. разъем питания
2. гнездо процессора
3. разъем системного вентилятора
4. разъемы модулей памяти
5. батарейка типа «таблетка»
6. разъем переключателя питания
7. системный разъем питания
8. разъем системного вентилятора
9. разъем USB 3.0 для передней панели
10. разъем для передней панели
11. разъем питания для жестких дисков и
оптических дисководов
12. разъемы SATA
13. разъем встроенного динамика
14. перемычка сброса часов RTC (RTCRST)
15. перемычка сброса пароля (PSWD)
16. разъем PCI Express x16
17. аудиоразъем на передней панели
18. разъем PCI Express x4
19. разъем датчика вскрытия корпуса
Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) крышку
b) лицевую панель
c) оптический дисковод
d) отсек для дисков
e) модуль памяти
f) блок радиатора
