Dell Precision T1700 - Инструкция (Страница 28)

Извлечение батарейки типа «таблетка»
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) крышку
b) лицевую панель
c) отсек для дисков

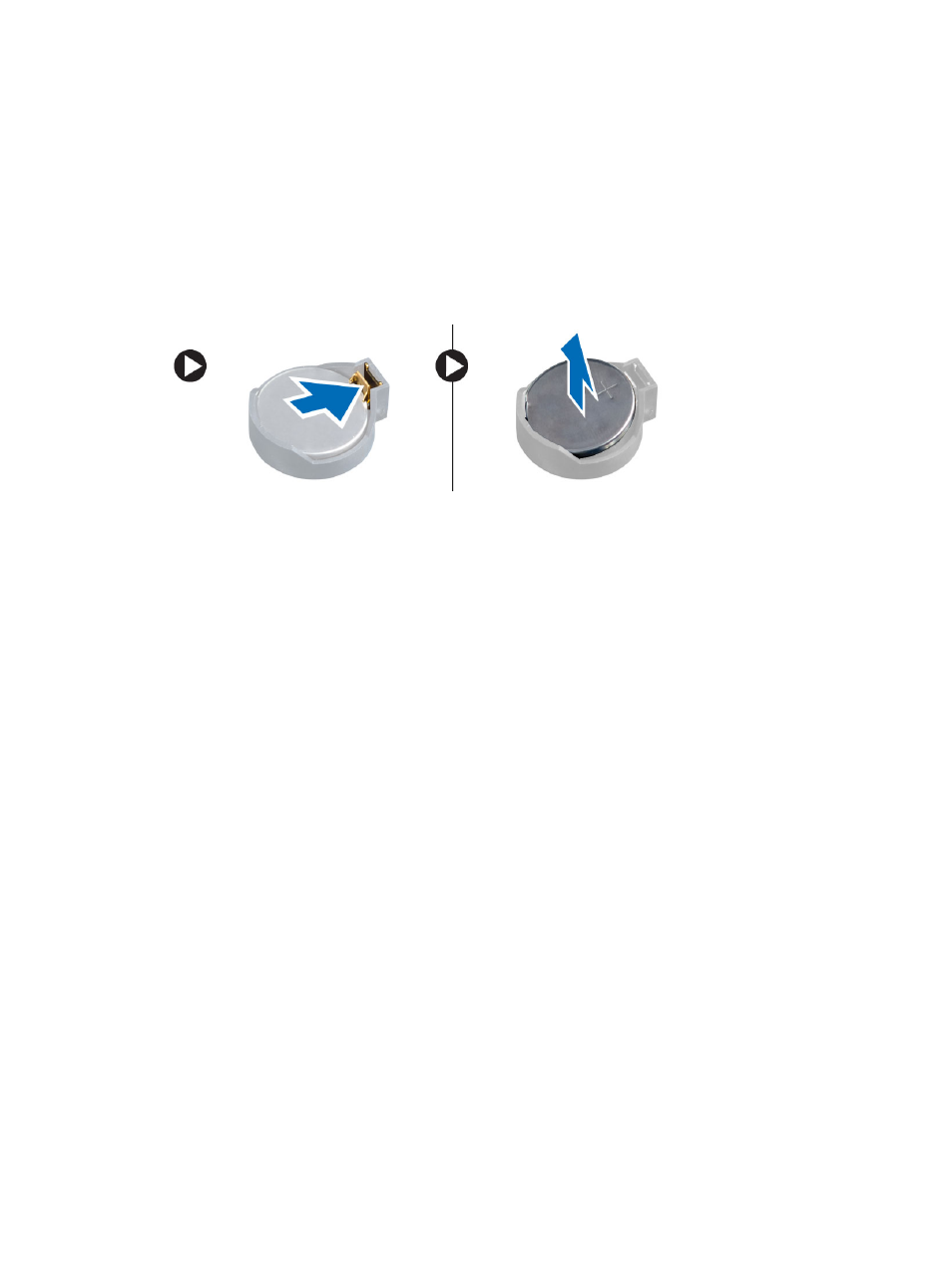

3. Отведите фиксатор от батареи, чтобы она выскочила из гнезда, а затем извлеките батарею из компьютера.
Установка батарейки типа «таблетка»
1. Вставьте батарею типа «таблетка» в соответствующее гнездо на системной плате.
2. Нажмите на батарейку типа «таблетка», чтобы сработала защелка, удерживающая ее на месте.
3. Установите :
a) отсек для дисков
b) лицевую панель
c) крышку
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение радиатора в сборе
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите крышку.
3. Используя обе руки, надавите на фиксаторы наружу, одновременно поднимая кожух вентилятора вверх, и
извлеките его из компьютера.
28
