Извлечение
системной платы
1.
Выполните
процедуры, приведенные в разделе
2.
Извлеките
.
3.
Извлеките
4.
Снимите
.
5.
Извлеките
6.
Снимите
.
7.
Извлеките
8.
Извлеките
.
9.
Извлеките
.

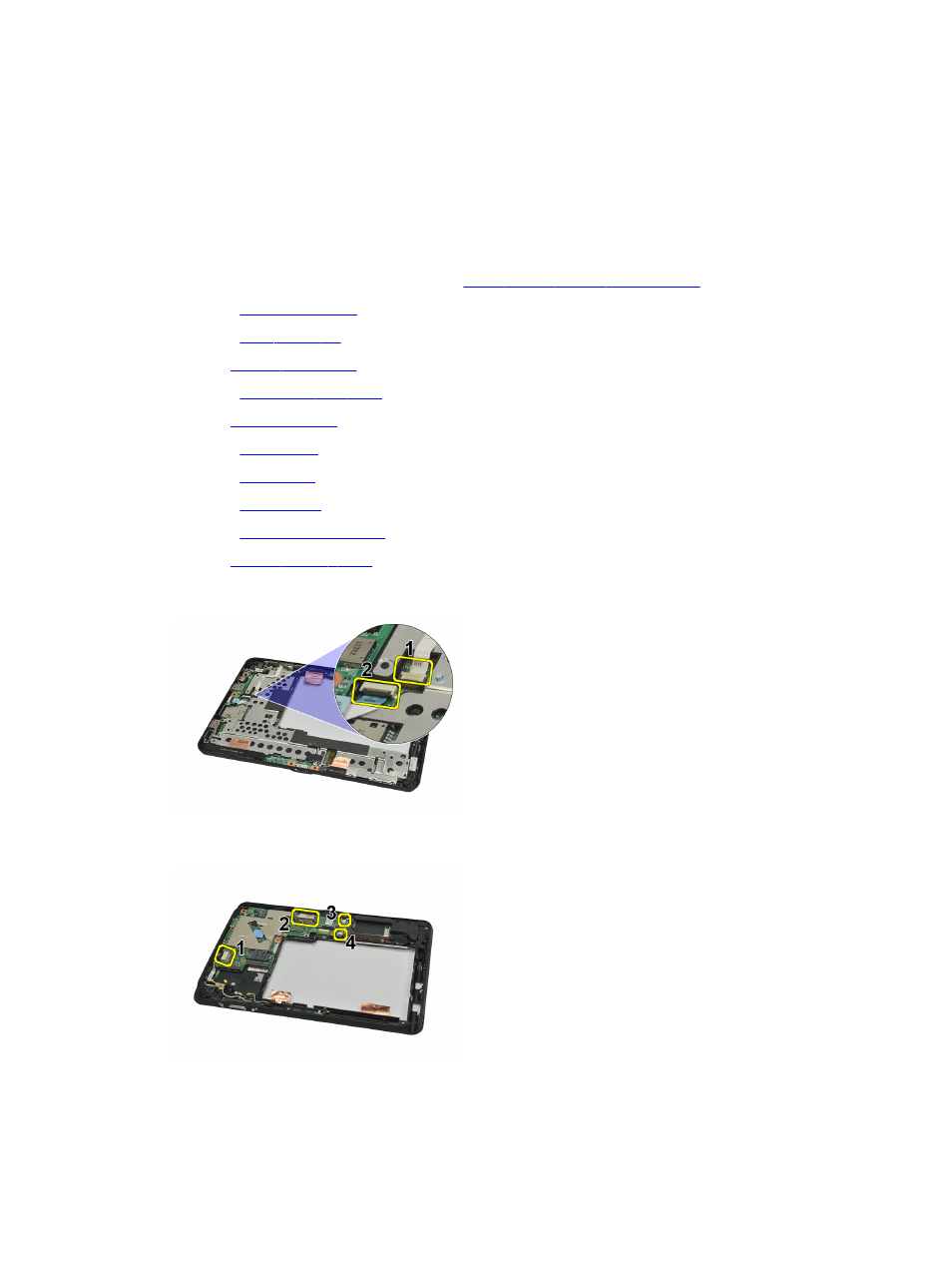

12. Приподнимите фиксирующие зажимы и отсоедините кабель платы кнопки питания (1) и кабель платы
ввода
-вывода (2).
13. Переврните средний каркас в сборе и отсоедините от системной платы кабель камеры (1), кабель
стыковочной
станции (2), кабель динамика (3) и кабель батарейки типа «таблетка» (4).
14. Выверните винт, которым системная плата крепится к среднему каркасу в сборе.
