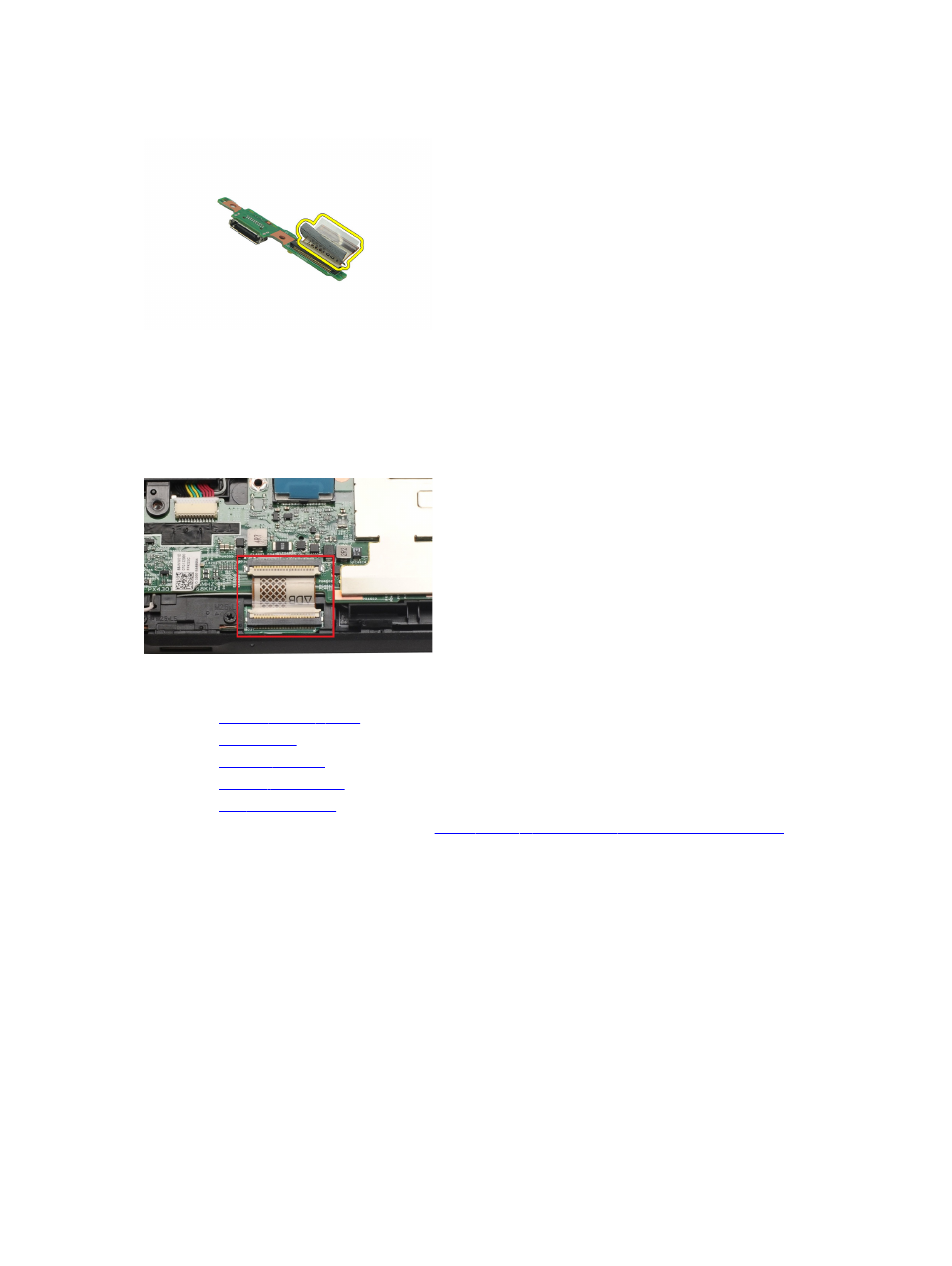

10. Переведите фиксирующие зажимы в верхнее положение и отсоедините кабель от стыковочной платы.
Установка
стыковочной платы
1.
Подсоедините
кабель к стыковочной плате и переведите фиксирующие зажимы в нижнее положение.
2.
Убедитесь
в том, что стыковочный кабель подключен и смотрит вверх, наклейка "DB" и стрелочка
указывают
в направлении от разъема системной платы. Неправильная полярность может привести к
неисправности
стыковочной станции.
3.
Наклейте
черную ленту, фиксирующую разъем кабеля на стыковочной станции.
4.
Переверните
средний каркас в сборе и подсоедините кабель стыковочной станции к системной плате.
5.
Установите
.
6.
Установите
7.
Установите
.
8.
Установите
9.
Установите
.
10. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
