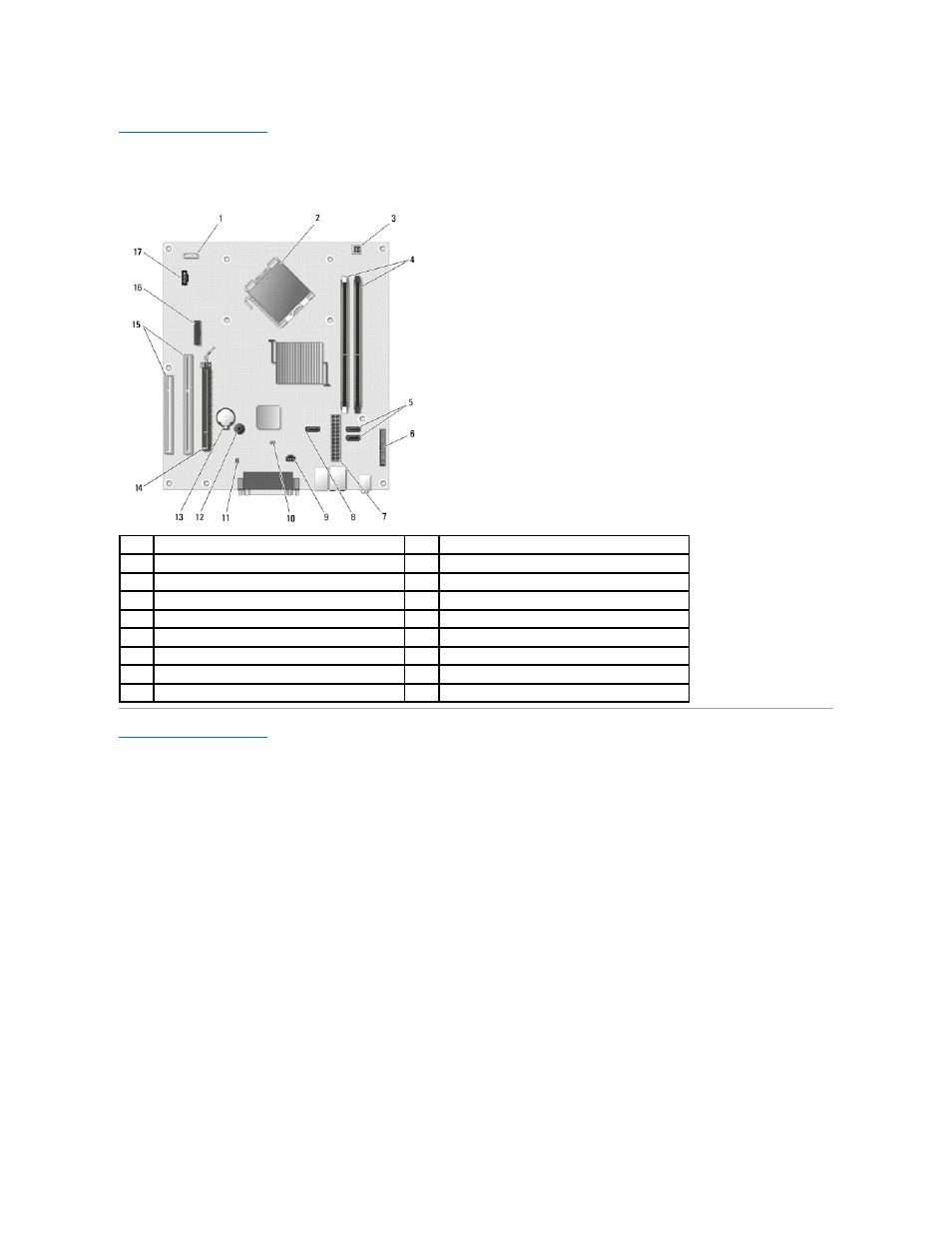

Расположение компонентов системной платы
Руководство по обслуживанию Dell™ OptiPlex™ 380 —
Настольный компьютер
Назад на страницу содержания
1
разъем динамика
(INT_SPKR)
2
разъем процессора
(CPU)
3
разъем питания процессора
(12VPOWER)
4
разъемы модулей памяти
(DIMM_1 и DIMM_2)
5
разъемы для
SATA-дисков (SATA0 и SATA1)
6
разъем передней панели
(FRONTPANEL)
7
разъем питания
(POWER)
8
разъем устройства
SATA (SATA2)
9
разъем детектора вскрытия корпуса
(INTRUDER)
10
перемычка сброса пароля
(RTCRST)
11
перемычка пароля
(PSWD)
12
внутренний динамик
(SPKR)
13
отсек батарейки типа «таблетка»
(BATTERY)
14
разъем
PCI Express x16 (SLOT1)
15
разъемы
PCI (SLOT2 и SLOT3)
16
последовательный порт
/порт PS/2 (PS2/SER2)
17
разъем для вентилятора
(FAN_CPU)
