140
Установка и замена компонентов
b
Высвободите плату, отводя металлические скобы от платы до тех пор, пока плата слегка не
выскочит.
c
Приподнимите плату и выньте ее из разъема.
ЗАМЕЧАНИЕ.
Разъемы плат сконструированы так, чтобы обеспечить правильность подсоединения.
Если чувствуется сопротивление, переустановите плату, чтобы более точно совместить ее с разъемом.
6
Установите плату.
ЗАМЕЧАНИЕ.
Во избежание повреждения платы WWAN не следует проводить кабели над
платой или под ней.
a
Совместите плату с разъемом под углом 45 градусов и нажмите на плату, чтобы установить ее
в разъем до щелчка.
ПРИМЕЧАНИЕ.
Большинство антенных разъемов имеют цветовую маркировку, соответствующую
цвету кабеля. Более конкретную информацию по подключению кабелей к соответствующим разъемам
смотрите в документации, прилагаемой к плате WWAN.
b
Подсоедините антенные кабели к плате WWAN, убедившись в правильности прокладки кабелей.

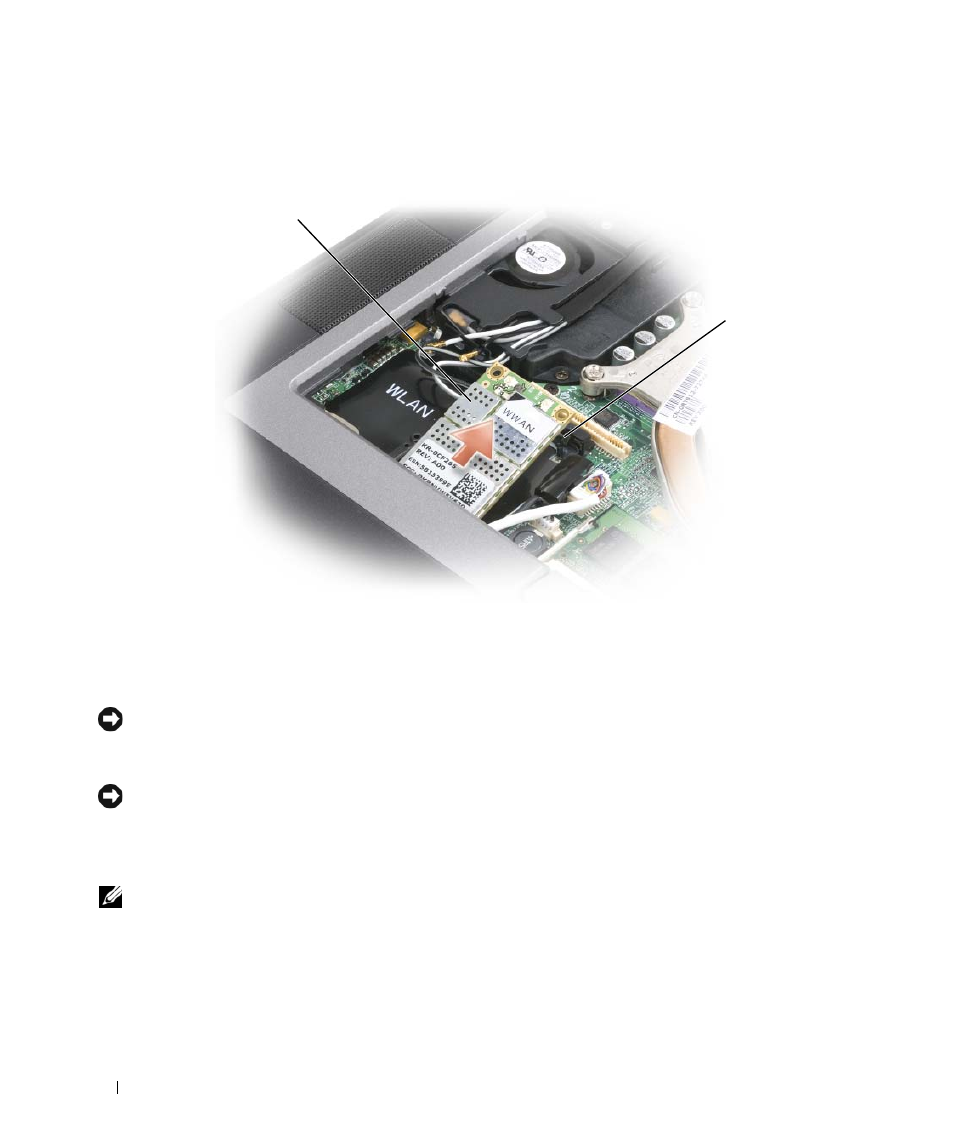

1
плата беспроводной
глобальной сети
2
металлические скобы (2)
1
2
