Установка и замена компонентов
ЗАМЕЧАНИЕ.
Не забудьте отпустить защелку, чтобы плата встала на
свое место. Если плата вставлена неправильно, можно повредить
системную плату.
9
Осторожно отожмите фиксатор (если таковой имеется) и вставьте плату
в разъем. Нажмите на плату и убедитесь, что она полностью вошла
в разъем.
10
Прежде чем повернуть держатель платы и установить его на место,
убедитесь, что:
•
верхние края всех плат и заглушек находятся заподлицо с установочной
планкой.
•
направляющий винт попал в выемку в верхней части каждой платы
или заглушки.
ПРИМЕЧАНИЕ.
Для большей надежности выверните
направляющий винт (винт, расположенный головкой вниз)
и вверните его с правой стороны, чтобы закрепить плату.

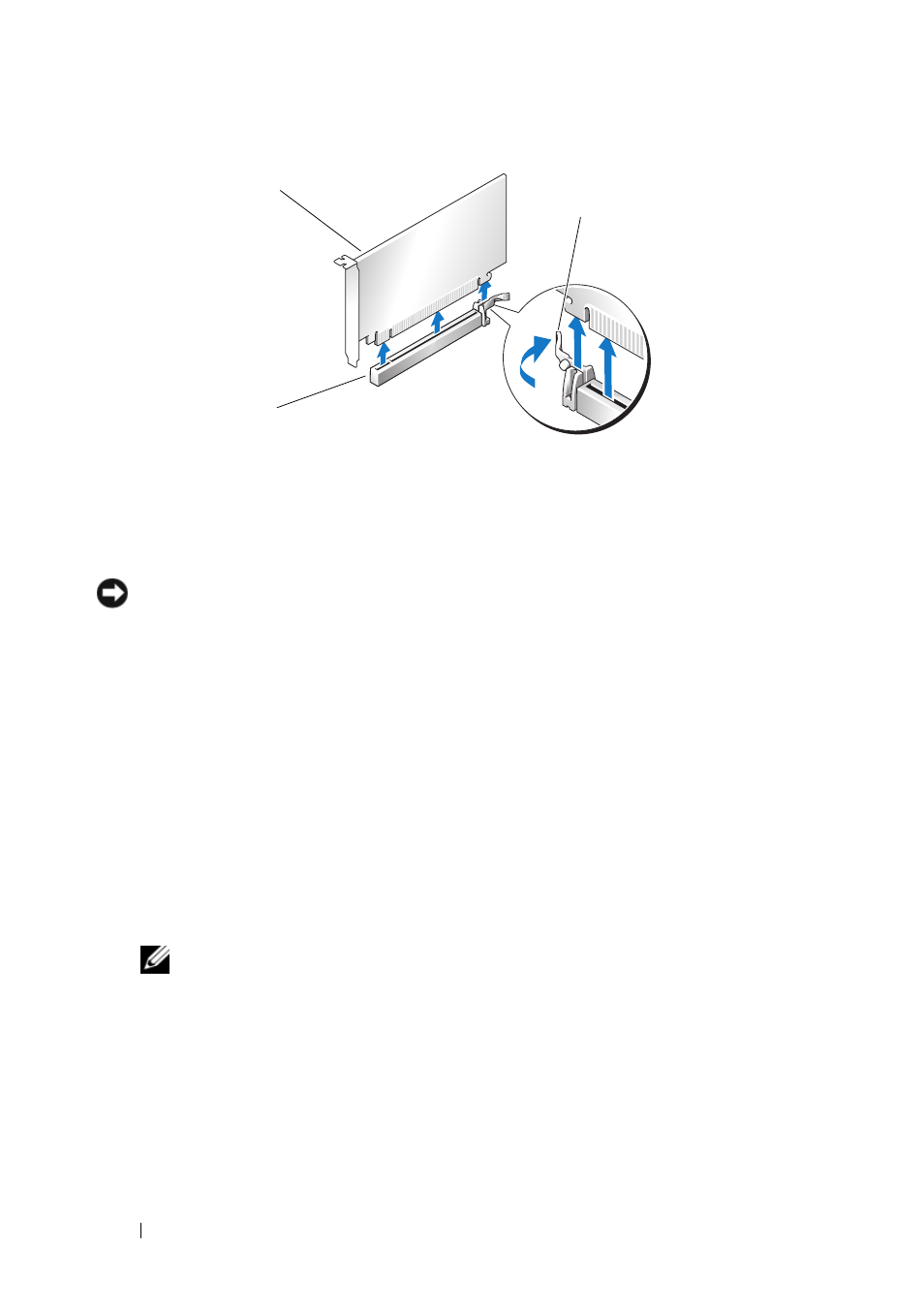

1
плата PCI Express x16
2
защелка
3
слот для платы PCI Express
x16
1
3
2
