Инструкция по эксплуатации Dell Precision T7400
Страница 208
208
Установка и замена компонентов

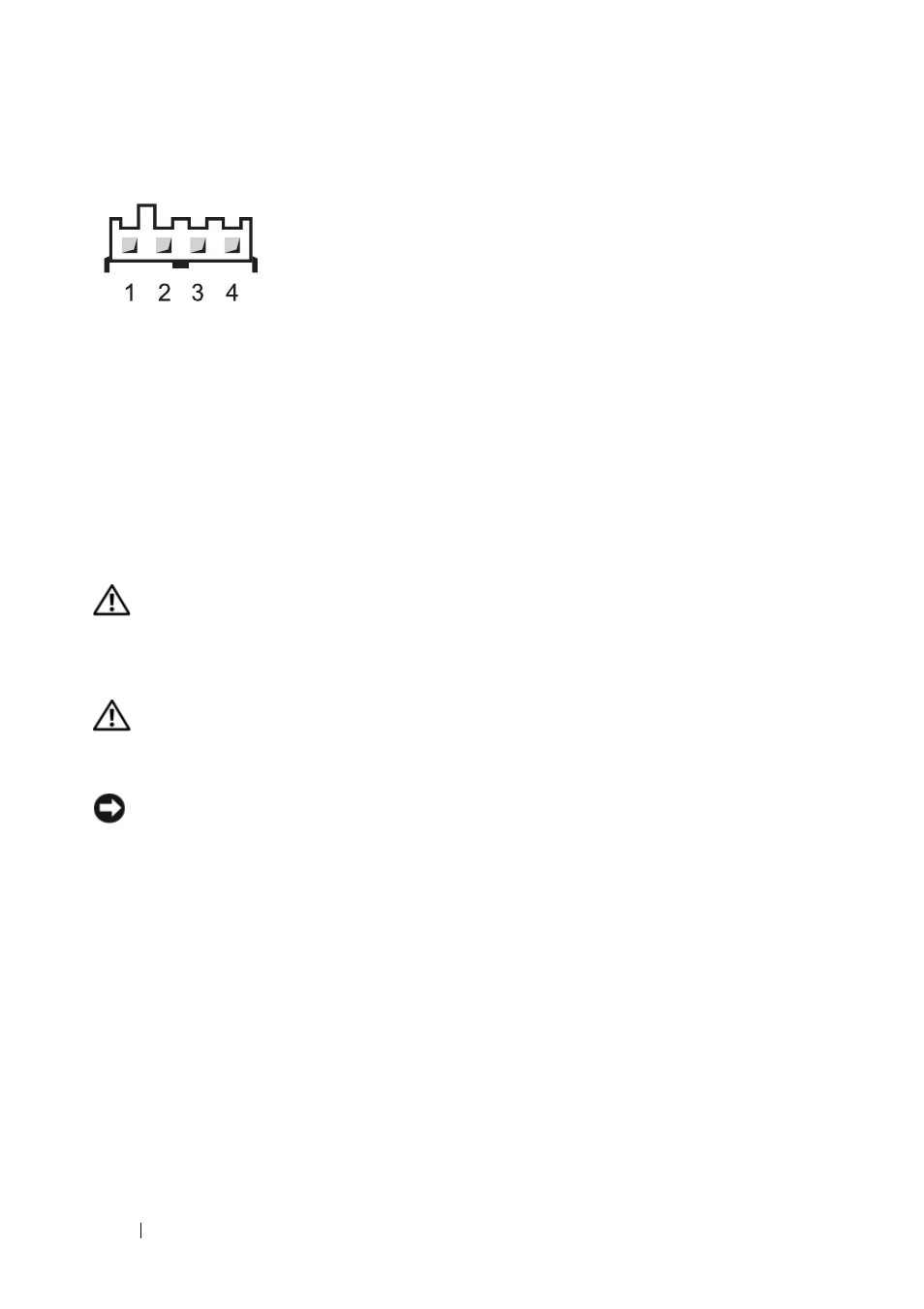

Разъем питания постоянным током FDD
Извлечение блока питания
ПРЕДУПРЕЖДЕНИЕ.
Перед тем как приступить к выполнению
операций данного раздела, выполните инструкции по технике
безопасности, описанные в Информационном руководстве по
продуктам.
ПРЕДУПРЕЖДЕНИЕ.
Во избежание поражения электрическим
током обязательно отключите компьютер от электросети перед
тем, как открывать корпус.
ЗАМЕЧАНИЕ.
Во избежание повреждения внутренних компонентов
компьютера в результате электростатического разряда снимите
статическое электричество с тела перед тем, как прикасаться к любым
электронным компонентам компьютера. Для этого достаточно дотронуться
до некрашеной металлической поверхности на компьютере.
1
Выполните процедуры, указанные в разделе «Перед началом работы» на
2
Снимите крышку корпуса компьютера. Смотрите раздел «Снятие
крышки корпуса компьютера» на стр. 177.
3
Отсоедините кабели питания постоянным током от системной платы,
дисководов, дисков и всех других плат или устройств, к которым они
подсоединены.
Номер
контакта
Название
сигнала
Провод
18 AWG
1
5 V
Красный
2
COM
Черный
3
COM
Черный
4
12 VC
Синий/Белый
