Кодовые сигналы индикаторов жестких дисков
SCSI
Каждый отсек жестких дисков оснащен двумя светодиодными индикаторами
, которые предоставляют информацию о состоянии жестких дисков SCSI
(см.
). Индикатор включенного питания/сбоя постоянно светится зеленым цветом, если диск работает. Во время обращения системы к
жесткому диску индикатор активности диска мигает зеленым
.
Если активирован
RAID-массив, индикатор включенного питания/сбоя выдает последовательность кодовых сигналов: либо светится, либо мигает
зеленым или желтым цветом
, в соответствии с режимами работы RAID-массива. В
приведены кодовые сигналы индикаторов,
соответствующие каждому состоянию
RAID-массива. RAID можно активировать либо с помощью ROMB, либо посредством платы RAID, подключенной к
объединительной плате
. См.
. Индикатор включенного питания/сбоя жесткого диска контролируется встроенным
микропрограммным обеспечением платы подключения дисков
SCSI.

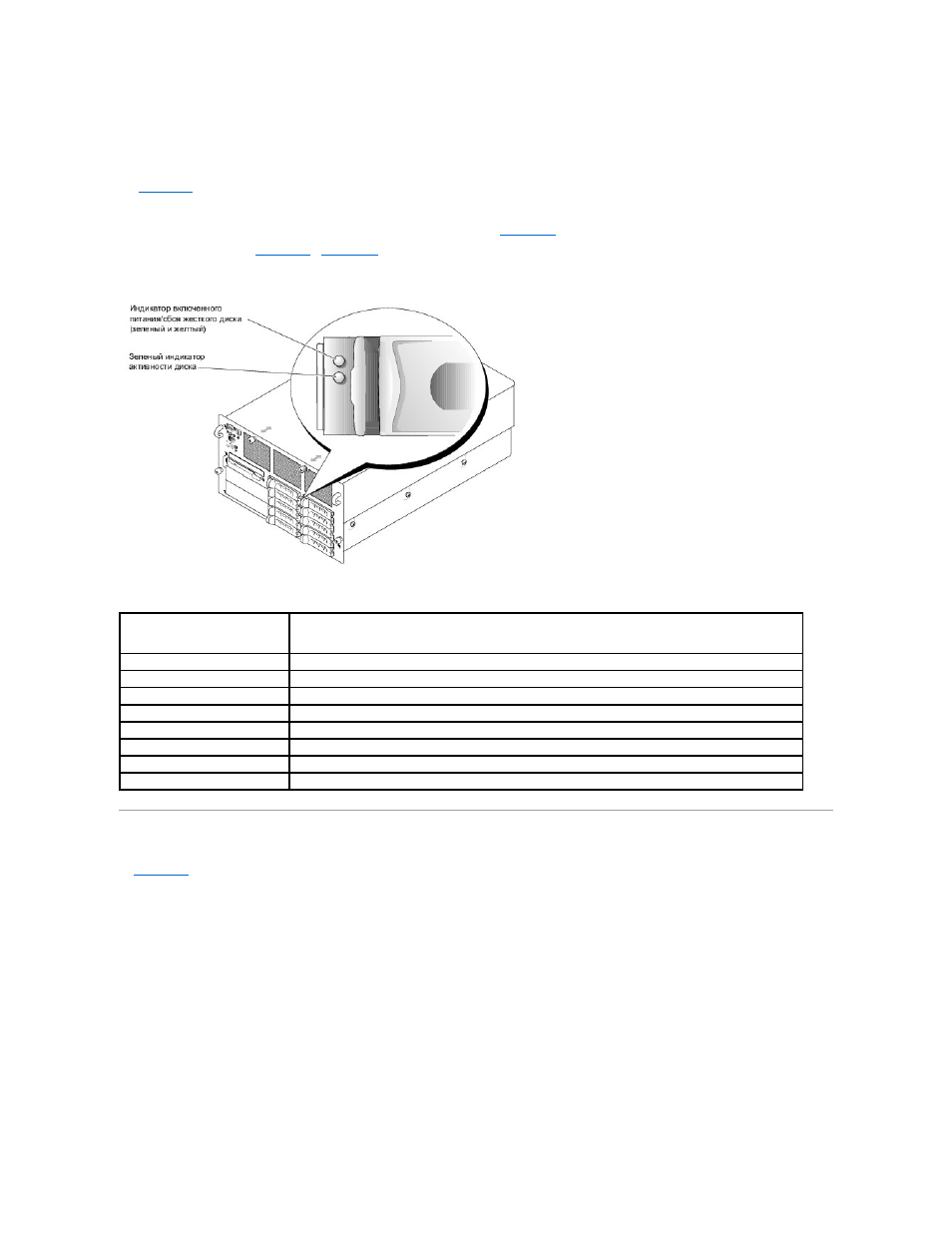

Рисунок
1-3. Индикаторы жестких дисков SCSI
Таблица
1-3. Индикация жесткого диска для конфигураций RAID-массива
Элементы и индикаторы задней панели
показаны элементы управления, индикаторы и разъемы, расположенные на задней панели системы.
Рисунок
1-4. Элементы и индикаторы задней панели
Состояние
Показание индикатора
Идентификация диска
Зеленый индикатор включенного питания
/сбоя мигает четыре раза в секунду.
Диск готовится к снятию
Зеленый индикатор включенного питания
/сбоя мигает два раза в секунду.
Диск готов к установке или снятию
Оба индикатора диска выключены.
Подготовка диска к работе
Зеленый индикатор включенного питания
/сбоя светится.
Предполагается сбой диска
Индикатор включенного питания
/сбоя медленно мигает, чередуя зеленый свет, желтый свет и выключение.
Сбой диска
Зеленый индикатор включенного питания
/сбоя мигает четыре раза в секунду.
Восстановление диска
Зеленый индикатор включенного питания
/сбоя медленно мигает.
Диск работает
Зеленый индикатор включенного питания
/сбоя светится.
