Элементы и индикаторы передней панели

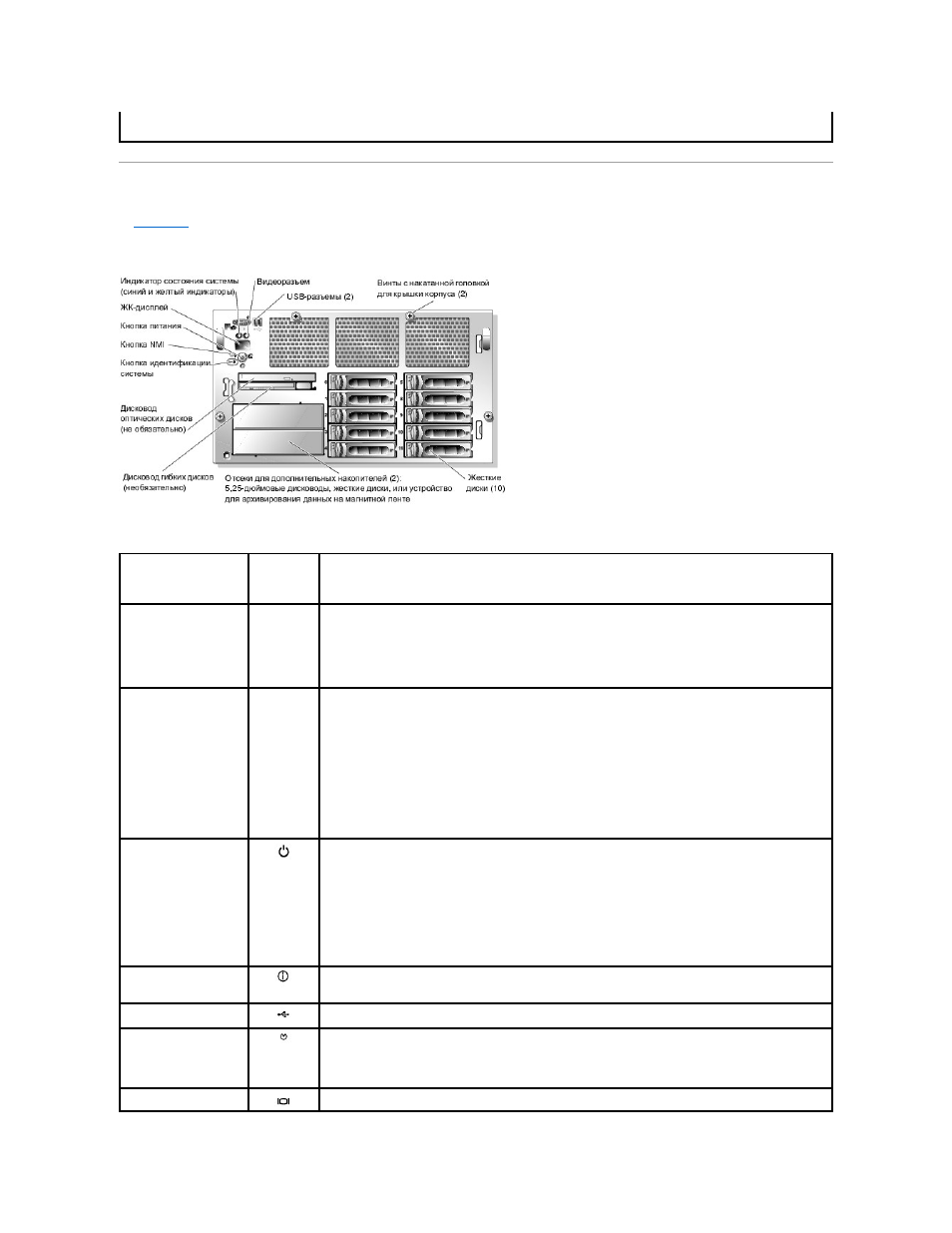

изображены элементы управления, индикаторы и разъемы, расположенные под дополнительной лицевой панелью на передней панели
системы
.
Рисунок
1-2. Элементы и индикаторы передней панели
Таблица
1-2. Светодиодные индикаторы, кнопки и разъемы на передней панели
ПРИМЕЧАНИЕ
.
Во время идентификации системы синий индикатор всегда мигает
, даже если обнаружена ошибка. По завершении идентификации
системы начинает мигать желтый индикатор
.
Индикатор
, кнопка или
разъем
Обозначение
Описание
Индикатор состояния
системы
Светится синим во время нормальной работы системы
. Светится желтым при возникновении проблем с
системой
.
ПРИМЕЧАНИЕ
.
Если лицевая панель снята
, индикатор состояния системы отключается, а информация о
состоянии системы отображается на ЖК
-дисплее.
ЖК
-дисплей
Отображает системный идентификатор
, информацию о состоянии и сообщения о системных ошибках.
В нормальном режиме работы ЖК
-дисплей светится. Мигание ЖК-дисплея синим цветом при
идентификации конкретной системы в стойке может быть вызвано как программным обеспечением
управления системой
, так и нажатием кнопок идентификации, расположенных на передней и задней
панелях
.
При возникновении сбоев ЖК
-дисплей светится желтым цветом для привлечения внимания.
ПРИМЕЧАНИЕ
.
Если система подключена к источнику переменного тока и обнаружена ошибка
, ЖК-
дисплей мигает желтым цветом независимо от того
, включено ли питание системы.
Индикатор включенног о
питания
, кнопка
электропитания
Светится
, когда питание системы включено. Индикатор включенного питания мигает, если в систему
подается питание
, но сама система при этом не включена.
Кнопка электропитания контролирует подачу в систему постоянного тока
.
ПРИМЕЧАНИЕ
.
Если система работает под управлением
ACPI-совместимой операционной системы и
отключается с помощью кнопки электропитания
, перед отключением питания система выполнит
надлежащую процедуру завершения работы
. Если ACPI-совместимая операционная система не
используется
, питание отключается сразу же после нажатия кнопки электропитания.
Кнопка идентификации
системы
Используется для идентификации и поиска системы в стойке
. При нажатии на одну из этих кнопок синий
индикатор состояния системы на передней и задней панелях начинает мигать и будет мигать до
повторного нажатия на соответствующую кнопку
.
USB-разъемы
Предназначены для подключения к системе устройств
USB (совместимы с интерфейсом USB 2.0).
Кнопка
NMI
Используется для устранения проблем в программном обеспечении и драйвере устройства при работе
определенных операционных систем
. Эту кнопку можно нажать, используя конец канцелярской скрепки.
Используйте эту кнопку только по указанию специалиста службы технической поддержки или в
соответствии с документацией по операционной системе
.
Видеоразъем
Предназначен для подключения видеомонитора к системе
.
