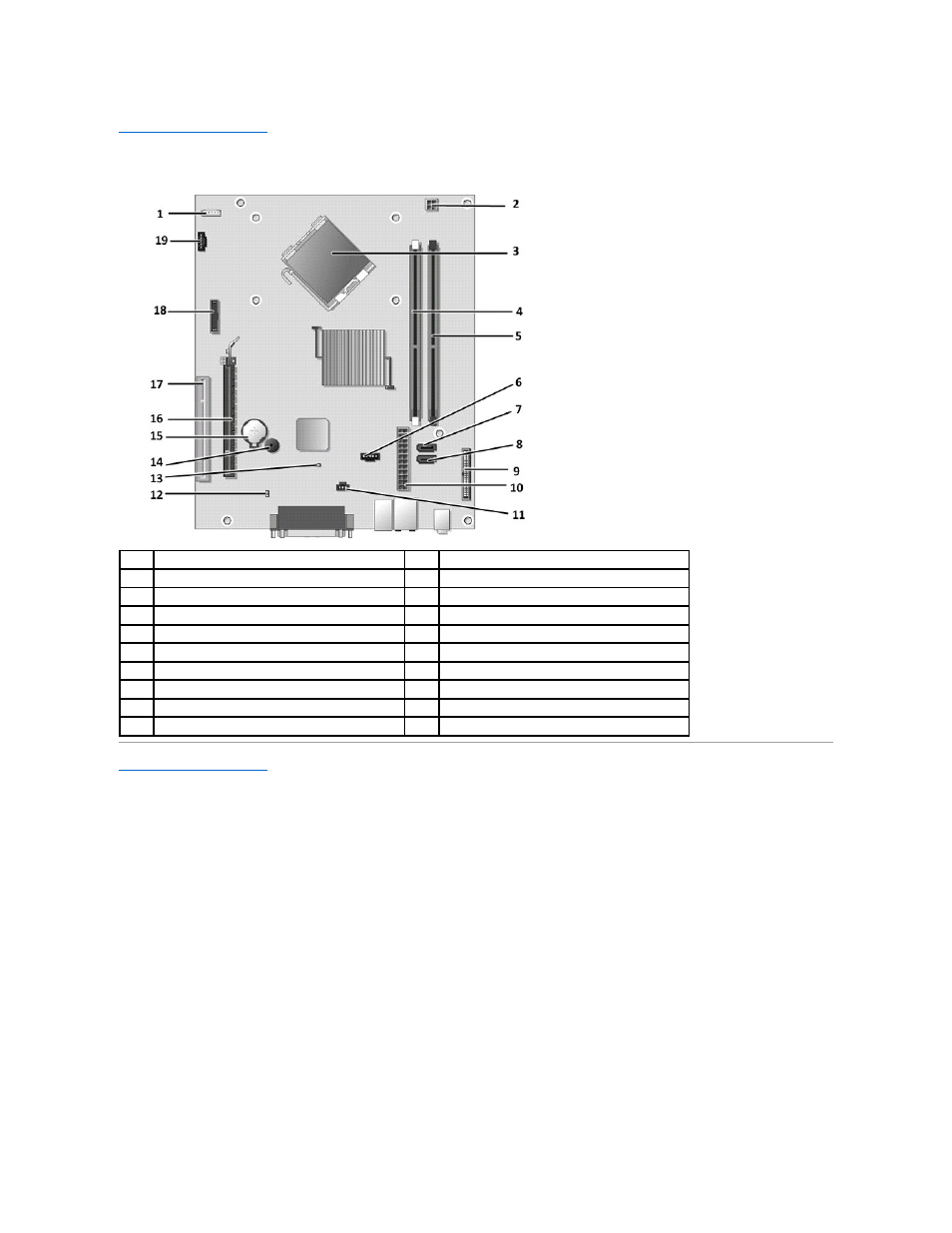

Расположение компонентов системной платы
Руководство по обслуживанию Dell™ OptiPlex™ 380 —
Компактный компьютер
Назад на страницу содержания
1
разъем динамика
(INT_SPKR)
2
разъем питания процессора
(12VPOWER)
3
разъем процессора
(CPU)
4
разъем модуля памяти
(DIMM_1)
5
разъем модуля памяти
(DIMM_2)
6
разъем вентилятора жесткого диска
(FAN_HDD)
7
разъем устройства
SATA (SATA0)
8
разъем устройства
SATA (SATA1)
9
разъем для передней панели
(FRONTPANEL)
10
разъем питания
(POWER)
11
разъем детектора вскрытия корпуса
(INTRUDER)
12
перемычка пароля
(PSWD)
13
перемычка сброса пароля
(RTCRST)
14
внутренний динамик
(SPKR)
15
отсек батарейки типа «таблетка»
(BATTERY)
16
разъем
PCI Express x16 (SLOT1)
17
разъемы
PCI (SLOT2 и SLOT3)
18
последовательный порт
/порт PS/2 (PS2/SER2)
19
разъем для вентилятора процессора
(FAN_CPU)
