Разъем встроенного контроллера сетевого интерфейса
В систему встроен
NIC (network interface controller [контроллер сетевого интерфейса]) 10/100/1000 Мб/с. Контроллер сетевого интерфейса выполняет
все функции отдельной платы сетевого интерфейса
, обеспечивая быстрое взаимодействие между серверами и рабочими станциями и эффективное
использование ресурсов узла и освобождая системные ресурсы для других приложений
. Контроллер сетевого интерфейса поддерживает стандарты
10 Base
-T, 100 Base-TX и 1000 Base-T Ethernet.

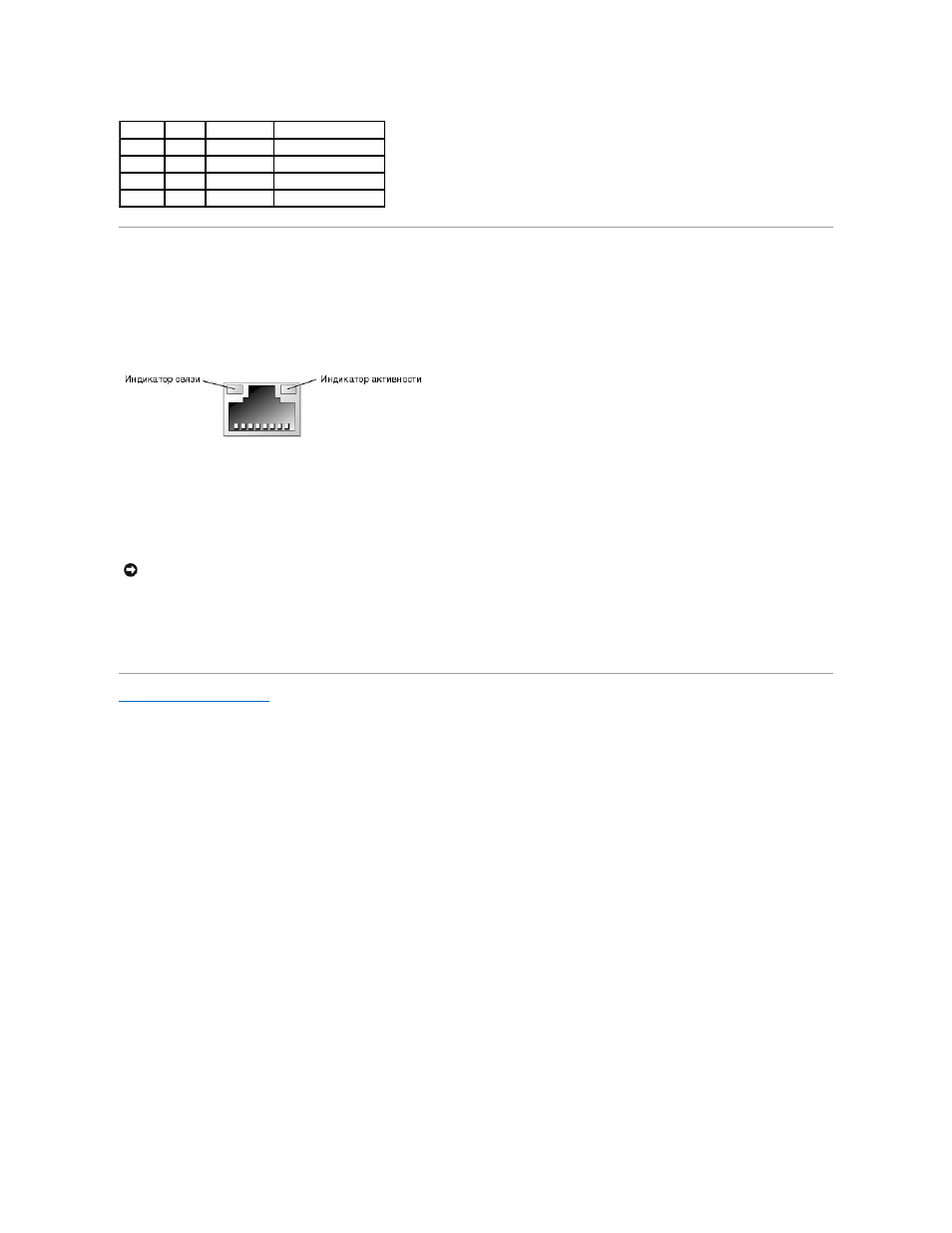

Pисунок Б-7. Разъем контроллера сетевого интерфейса
Требования к сетевому кабелю
Разъем контроллера сетевого интерфейса
RJ45 рассчитан на подключение кабеля UTP (unshielded twisted pair [неэкранированная витая пара])
Ethernet, снабженного стандартным разъемом RJ45. Защелкните один из концов кабеля UTP в разъеме контроллера сетевого интерфейса. Подключите
другой конец кабеля к настенной розетке
RJ45 или к порту RJ45 концентратора UTP, в зависимости от конфигурации сети. Для сетей типа 10 Base-T,
100 Base-TX и 1000 Base-T соблюдайте следующие ограничения по прокладке кабелей.
l
Используйте кабели и разъемы категории
5 и выше.
l
Максимальная длина кабеля
(от рабочей станции до концентратора) составляет 100 м.
l
С основными принципами работы сетей можно ознакомиться в разделе «
Systems Considerations of Multi-Segment Networks (Многосегментные сети
с точки зрения систем
)» стандарта IEEE 802.3.
Назад на страницу Содержание
Контакт
Сигнал Вход/выход Определение
1
Vcc
—
Напряжение питания
2
DATA
Вход
Ввод данных
3
+DATA
Выход
Вывод данных
4
GND
—
«Подвешенная» земля
ВНИМАНИЕ
:
Во избежание линейных помех голосовые линии и линии данных должны прокладываться в отдельной оболочке
.
