Разъемы клавиатуры и мыши
В системе используются
PS/2--совместимые клавиатура и мышь. Кабели обоих устройств подключаются к 6-контактным миниатюрным разъемам типа
DIN (Deutsche Industrie Norm [промышленный стандарт Германии]) на задней панели системы.
Драйвер мыши может предоставлять мыши приоритет на обслуживание микропроцессором
, выдавая запрос IRQ12 при перемещении мыши. Кроме того,
драйвер передает данные мыши в прикладную программу
, управляемую мышью.
Разъемы клавиатуры и мыши
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема клавиатуры или мыши
. На
показаны номера контактов разъемов клавиатуры и мыши, а в
описаны назначение контактов и интерфейсные сигналы разъемов
клавиатуры и мыши
.

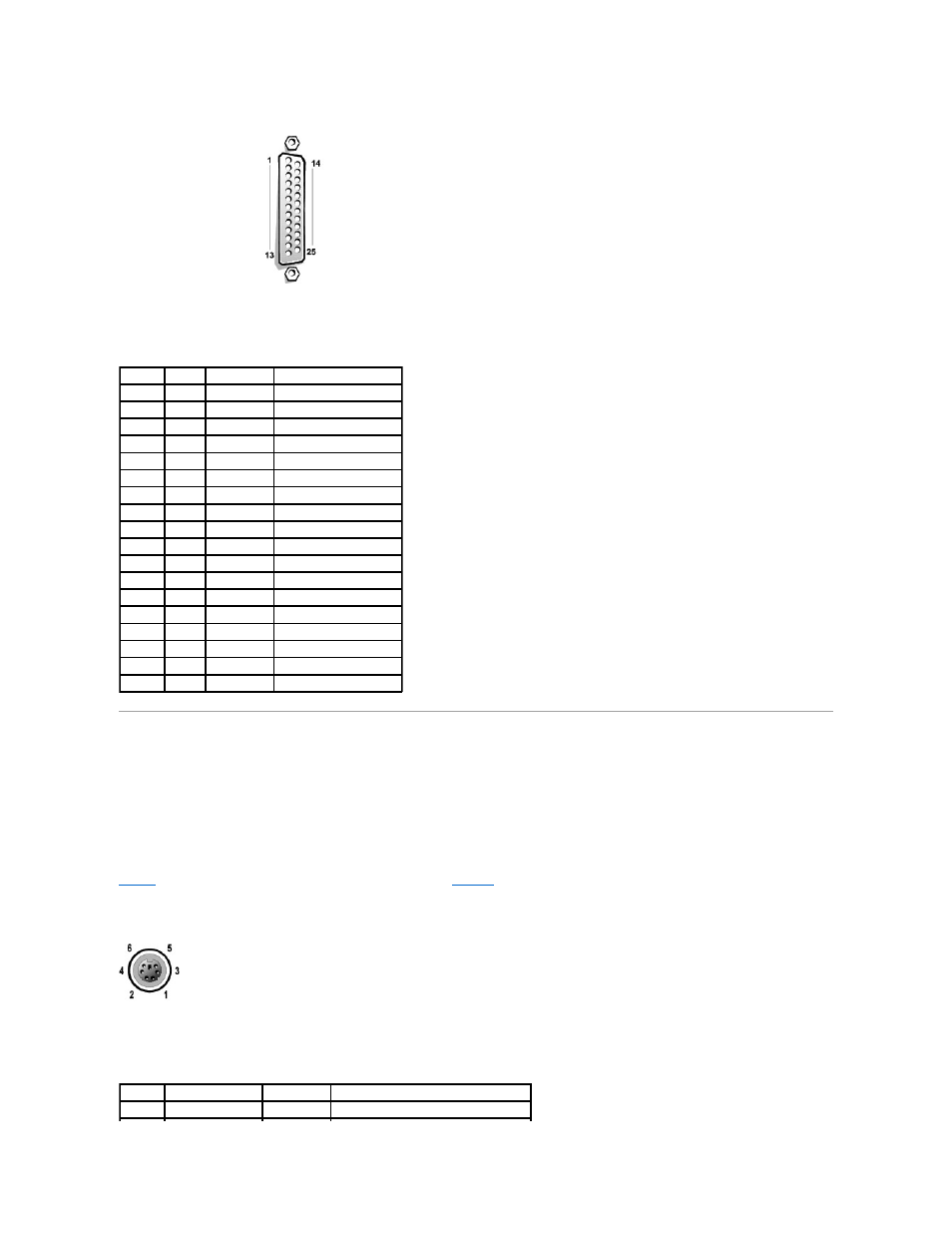

Pисунок Б-4. Номера контактов разъемов клавиатуры и мыши
Taблица Б-2. Назначение контактов разъема
параллельного порта
Контакт
Сигнал Вход/выход Определение
1
STB#
Вход
/выход
Строб
2
PD0
Вход
/выход
Данные принтера
, бит 0
3
PD1
Вход
/выход
Данные принтера
, бит 1
4
PD2
Вход
/выход
Данные принтера
, бит 2
5
PD3
Вход
/выход
Данные принтера
, бит 3
6
PD4
Вход
/выход
Данные принтера
, бит 4
7
PD5
Вход
/выход
Данные принтера
, бит 5
8
PD6
Вход
/выход
Данные принтера
, бит 6
9
PD7
Вход
/выход
Данные принтера
, бит 7
10
ACK#
Вход
Подтверждение
11
BUSY
Вход
Занято
12
P E
Вход
Закончилась бумага
13
SLCT
Вход
Выбор
14
AFD#
Выход
Автоматическая подача
15
ERR#
Вход
Ошибка
16
INIT#
Выход
Инициализация принтера
17
SLIN#
Выход
Выбор входа
18–25
GND
—
«Подвешенная» земля
Taблица Б-3. Назначения контактов разъемов клавиатуры и мыши
Контакт
Сигнал
Вход
/выход Определение
1
KBDATA или MFDATA Вход/выход
Данные клавиатуры или мыши
