Računalnik dejavnika zelo majhne oblike — Konektorji na zadnji plošči
3 konektorji hrbtne
plošče Za informacije o konektorjih na hrbtni plošči računalnika si oglejte naslednji
pododsek «Računalnik dejavnika zelo majhne oblike — Konektorji na zadnji
plošči».
4 konektor za
napajanje Priključite napajalni kabel v ta konektor.
5 ventilatorji Ventilatorji omogočajo pretok zraka skozi računalnik. Za zagotovitev
ustreznega prezračevanja ne blokirajte teh ventilatorjev za hlajenje.
2 1 3 4
9
5
6
10 7 8 11

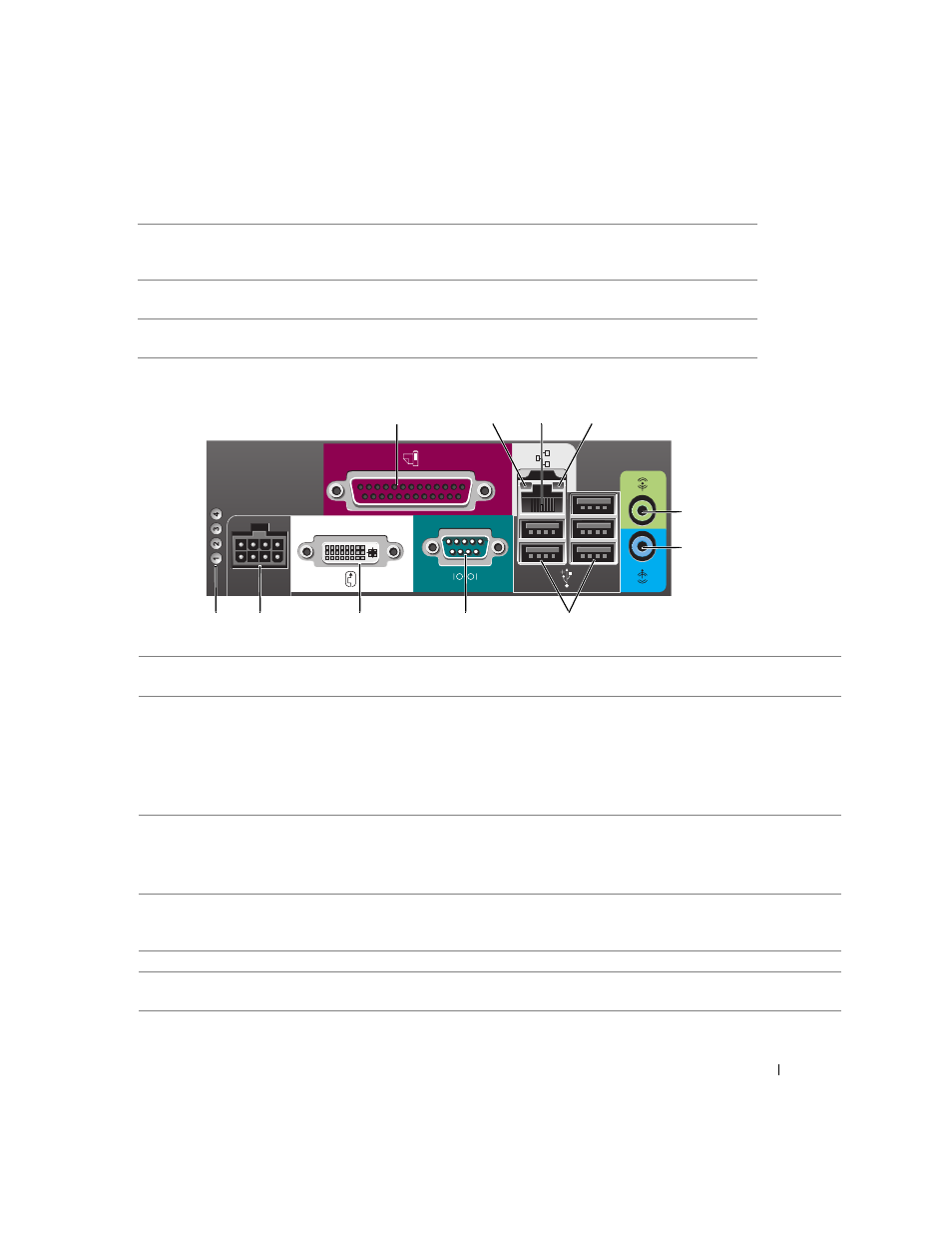

1 vzporedni priključek Priključite vzporedno napravo, kot je tiskalnik, na vzporedni konektor. Če imate USB
tiskalnik, ga priključite v USB konektor.
2 lučka celovitosti povezav • Zelena — med 10-Mbps omrežjem in računalnikom obstaja dobra povezava.
• Oranžna — med 100-Mbps omrežjem in računalnikom obstaja dobra povezava.
• Rumena — med 1000-Mbps (1-Gbps) omrežjem in računalnikom obstaja dobra
povezava.
• Lučka ne sveti — računalnik ne zazna fizične povezave do omrežja ali pa je omrežni
krmilnik v sistemskih nastavitvah izklopljen.
3 konektor za omrežno
kartico Priključite UTP kabel na stensko ploščo z vtičnicami RJ45 ali na vrata RJ45 na UTP
koncentratorju ali vozlišču in pritiskajte drug konec UTP kabla v konektor za omrežno
kartico, dokler se kabel ne pripne na mesto.
Priporočljivo je, da za omrežja uporabite napeljavo in konektorje kategorije 5.
4 lučka aktivnosti omrežja Rumena lučka utripa, ko računalnik prenaša ali prejema omrežne podatke. Gost
omrežni promet lahko povzroči, da je ta lučka na izgled v stanju, ko neprekinjeno
«sveti».
5 konektor za izhodni vod Za priključitev ojačane skupine zvočnikov uporabite zeleni konektor za izhodni vod.
6 konektor za vhodni vod Za priključitev zapisovalne/predvajalne naprave, kot je predvajalnik kaset, CD
predvajalnik ali VCR, uporabite modri konektor za vhodni vod.
