Инструкция по эксплуатации Dell OptiPlex GX620
Страница 212
212
Краткий справочник

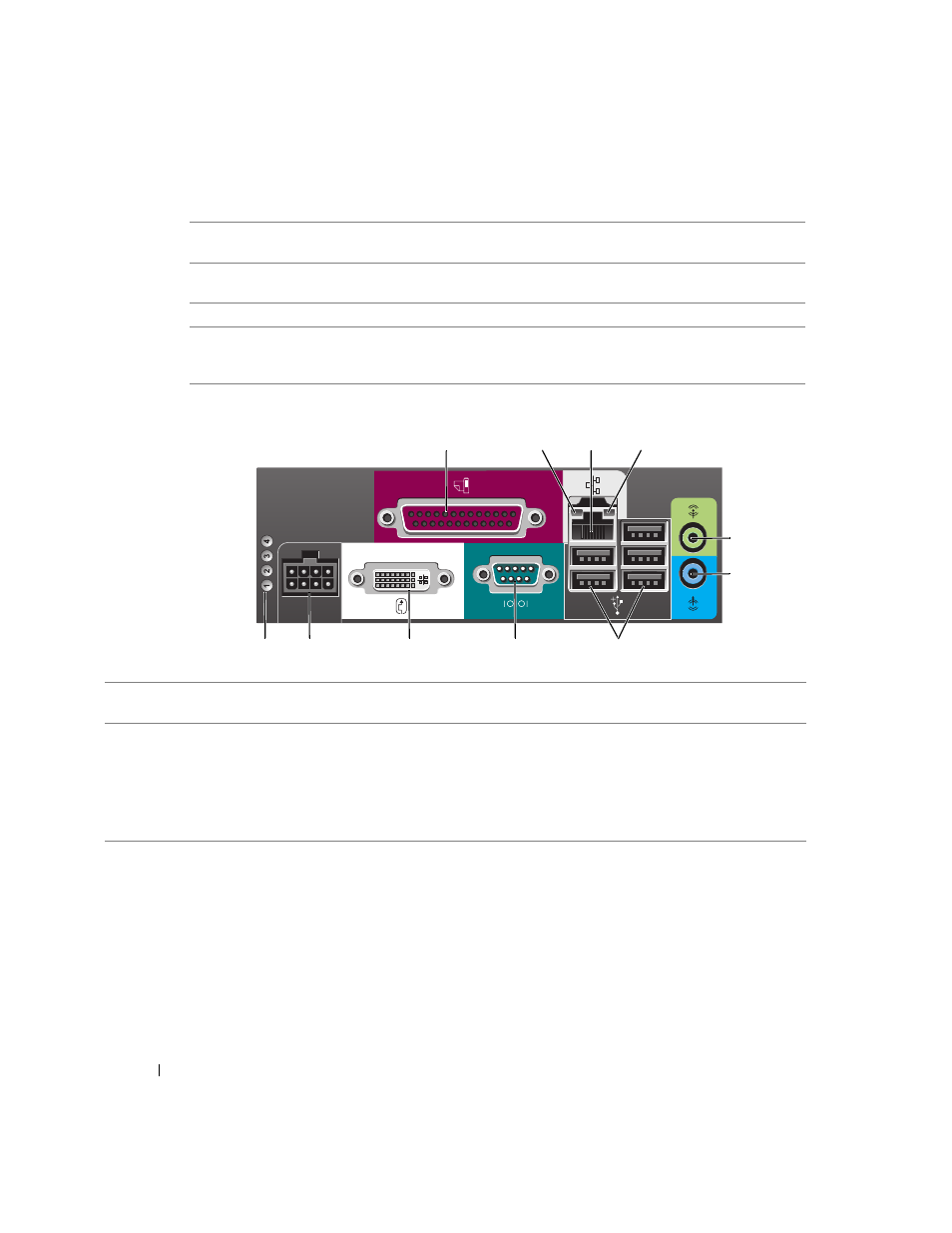

Сверхкомпактный компьютер —
разъемы на задней панели
2
рукоятка крышки
компьютера
Поверните эту рукоятку по часовой стрелке, чтобы снять крышку.
3
Для получения информации о разъемах на задней панели компьютера см.
подраздел «Сверхкомпактный компьютер — разъемы на задней панели».
4
разъем питания
Подсоедините кабель питания к этому разъему.
5
вентиляционные
отверстия
Через вентиляционные отверстия к компьютеру поступает воздух. Для
обеспечения надлежащей вентиляции не блокируйте эти вентиляционные
отверстия.
2
1
3
4
9
5
6
10
7
8
11
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство, например
принтер. USB-принтер следует подключать к разъему USB.
2
c
ветодиод поддержания
связи
• Зеленый – установлено соединение между сетью 10 Мбит/с и компьютером.
• Оранжевый – установлено соединение между сетью 100 Мбит/с и компьютером.
• Желтый – установлено соединение между сетью 1000 Мбит/с (1 Гбит/с) и
компьютером.
• Off – Физическое соединение с сетью отсутствует, или в программе настройки
отключен сетевой контроллер.
