50
Системная плата
Снятие системной платы
ПРИМЕЧАНИЕ.
Метка обслуживания компьютера находится на системной
плате. После замены системной платы в сборе следует ввести метку
обслуживания в BIOS.
ПРИМЕЧАНИЕ.
Перед отключением кабелей от системной платы запомните
расположение разъемов, чтобы правильно подключить их после замены
системной платы в сборе.

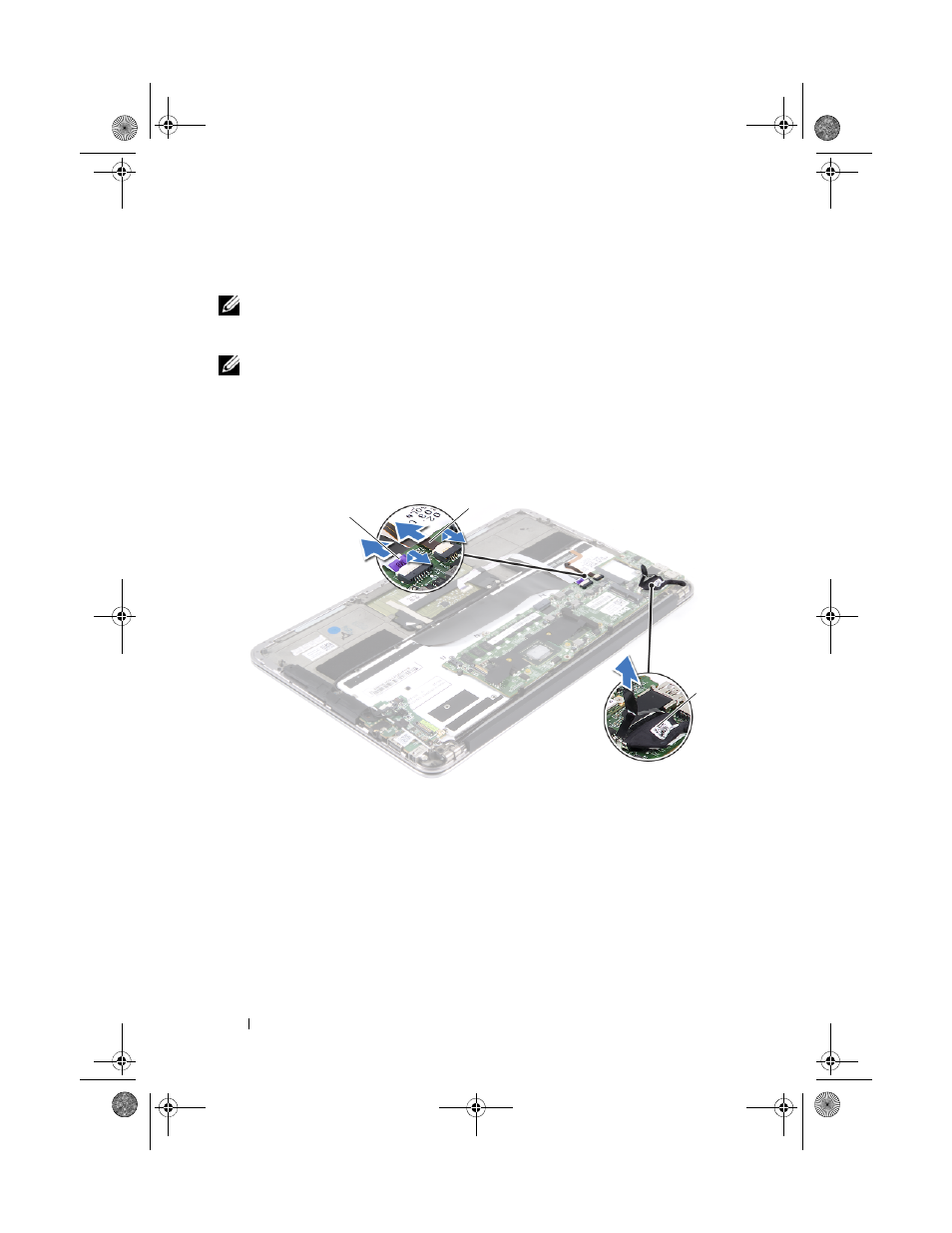

1 Отсоедините кабель дисплея от разъема на системной плате.
2 Приподнимите защелку разъема, затем потяните за язычок и
отсоедините кабель сенсорной панели от разъема на системной плате.
1 кабель сенсорной панели 2 кабель подсветки клавиатуры
3 кабель дисплея
1
2
3
