Разъем адаптера питания
43
7 Приподнимите разъем адаптера питания и снимите его с упора для рук в
сборе.
Установка разъема адаптера питания
1 Совместите резьбовое отверстие на разъеме адаптера питания с
резьбовым отверстием на упоре для рук в сборе.
2 Завинтите винт, которым разъем адаптера питания крепится к упору для
рук в сборе.
3 Проложите кабель разъема адаптера питания через направляющую на
вентиляторе.
4 Подсоедините кабель разъема адаптера питания к соответствующему
разъему на системной плате.
5 Уложите кабели мини-платы в направляющие.
6 Вставьте кабель сенсорной панели в соответствующий разъем на
системной плате и нажмите на защелку разъема, чтобы закрепить
кабель.

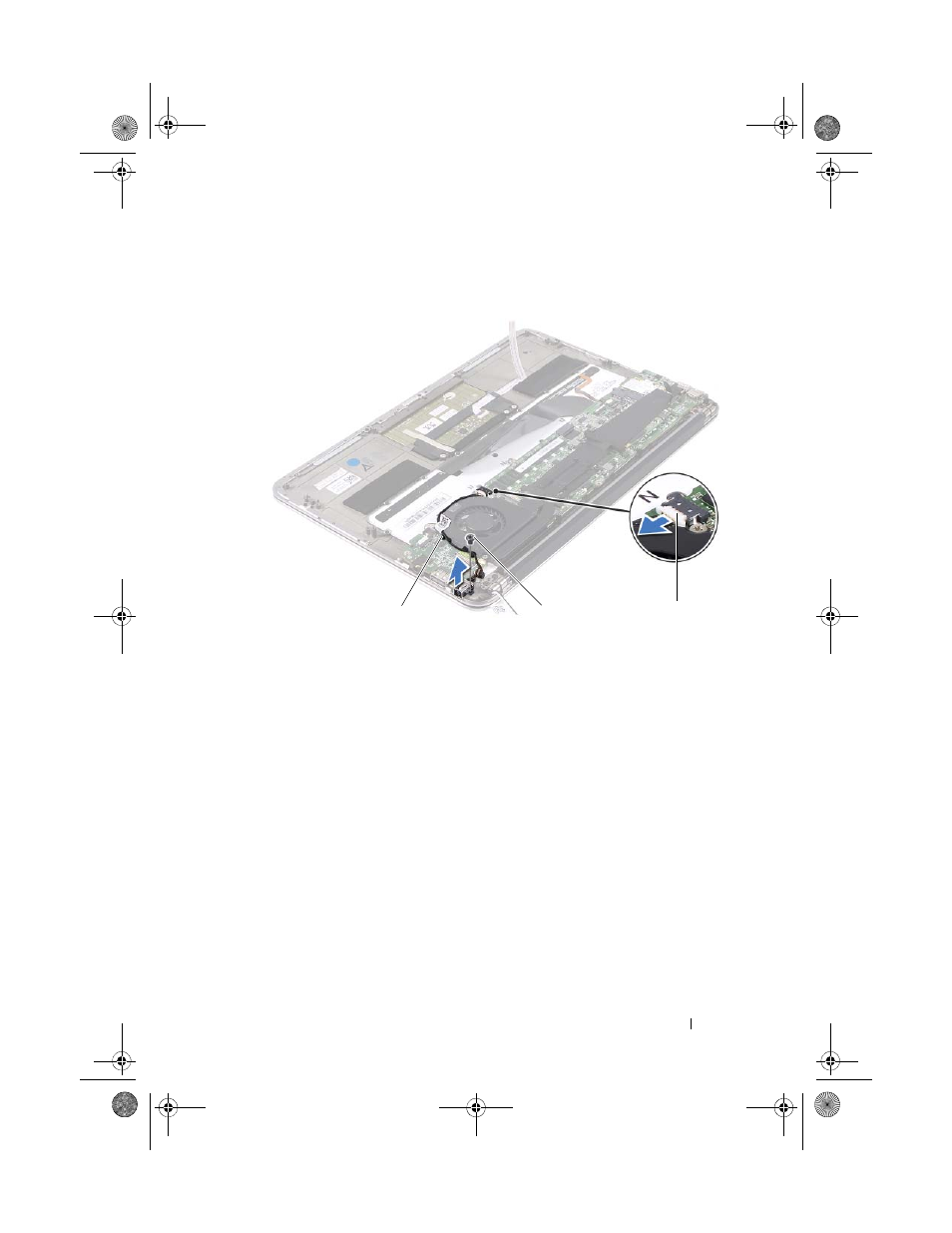

1
направляющие желобки
2
винт
3
кабель разъема адаптера питания
1
3
2
