Страница 87
5. Фильтр элемент осушителя II 40 100 F фирмы «KNORR-
BREMSE».
8.14.2. Автомобиль ГАЗ-3308
1. Неразборный фильтр тонкой очистки топлива.
Обозначение фильтра – 2108-1117010-033.
При установке фильтра необходимо следить за тем, чтобы стрелка на
корпусе фильтра совпадала с направлением движения топлива.
Обслуживания фильтр не требует.
2. Фильтрующий элемент воздушного фильтра.
Обозначения фильтрующего элемента следующие: 3102-1109013-02, -03,
- 04, -05, -06, -08, -09,-10, 31029-1109013, 31029-1109013-01, -02, -03 или
18.35.04/20.00.00 или В 4202 или GB-99.
3. Масляный фильтр (рис. 8.13) полнопоточный, со сменным фильт-
рующим элементом «Реготмас 440А-1-06» или «Реготмас 440А-1-0,5».
Фильтрующий элемент подлежит замене при каждой смене масла в дви-
гателе.
Для этого необходимо:
- отвернуть фильтр руками за его верхнюю часть. При заедании допус-
кается отворачивать фильтр ключом 30 мм за шестигранник на верхней части
корпуса 1
;
- принять меры, исключающие попадание масла на двигатель
;

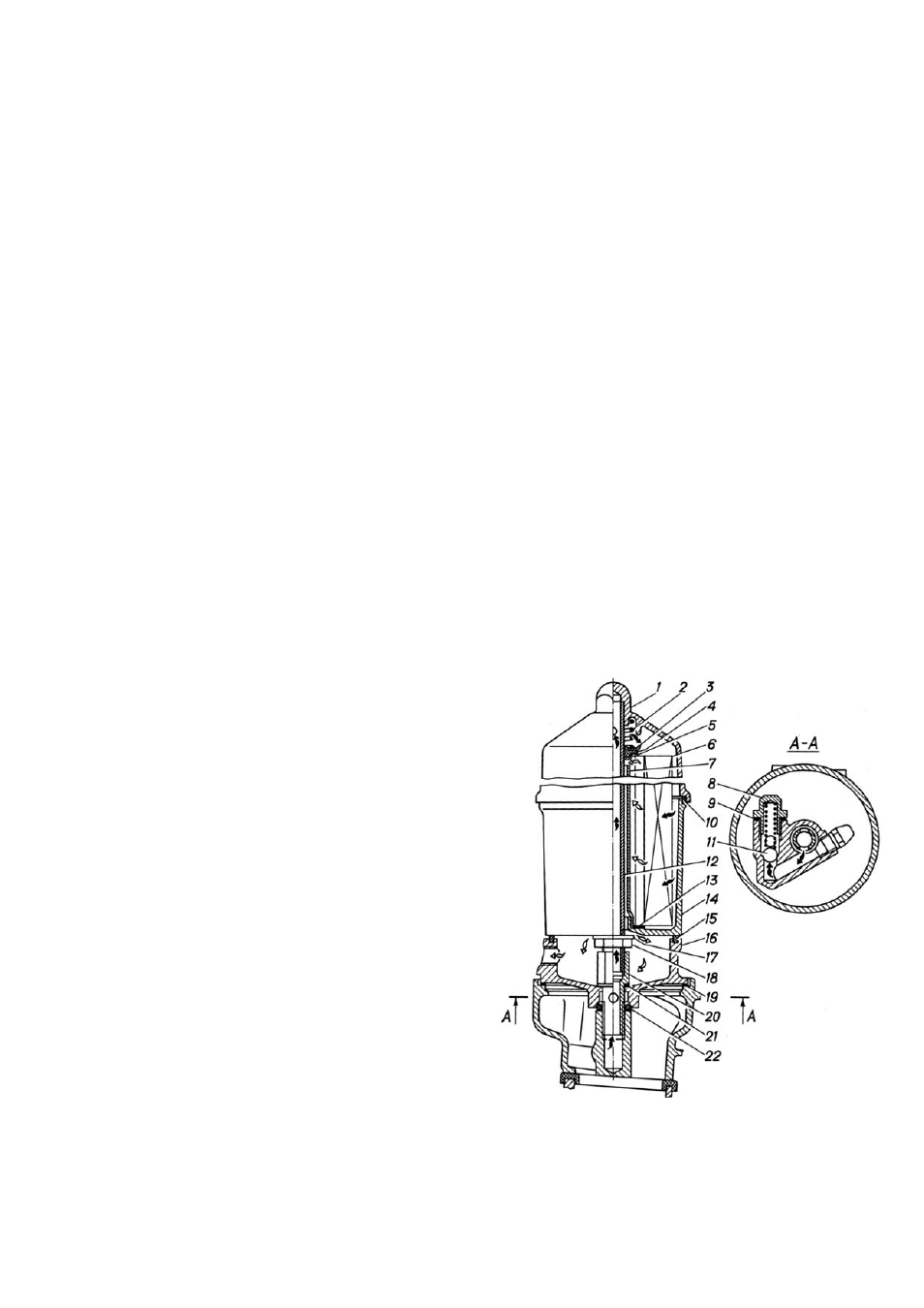

Рис.8.13.Масляный фильтр:
1 – корпус фильтра (верхняя часть)
;
2 - пружина
; 3 – опорная шайба;
4 – уплотнительное кольцо
;
5 – кольцо жесткости
; 6 – фильтрую-
щий элемент
; 7 – трубка корпуса
фильтра
; 8 – пробка перепускного
клапана
; 9 – прокладка перепускного
клапана
; 10 – прокладка корпуса
фильтра
; 11 – шарик перепускного
клапана
; 12 – стержень масляного
фильтра
; 13 – прокладка фильтрующего
элемента
; 14 – корпус фильтра (нижняя
часть)
; 15 – прокладка фильтра;
16 – проставка фильтра
; 17 - шайба;
18 – соединительная гайка
; 19 – прок-
ладка проставки
; 20 – соединительный
штуцер
; 21 – уплотнительная прокладка;
22 – уплотнительное кольцо
- предохранить масляную полость проставки 16 от возможного загряз-
нения, закрыв её сверху чистой ветошью
;
- осторожно отвернуть гайку 18 на соединительном маслоподводящем
стержне 12, слить масло из корпуса фильтра
;
