Инструкция по эксплуатации Dell Vostro 220
Страница 26

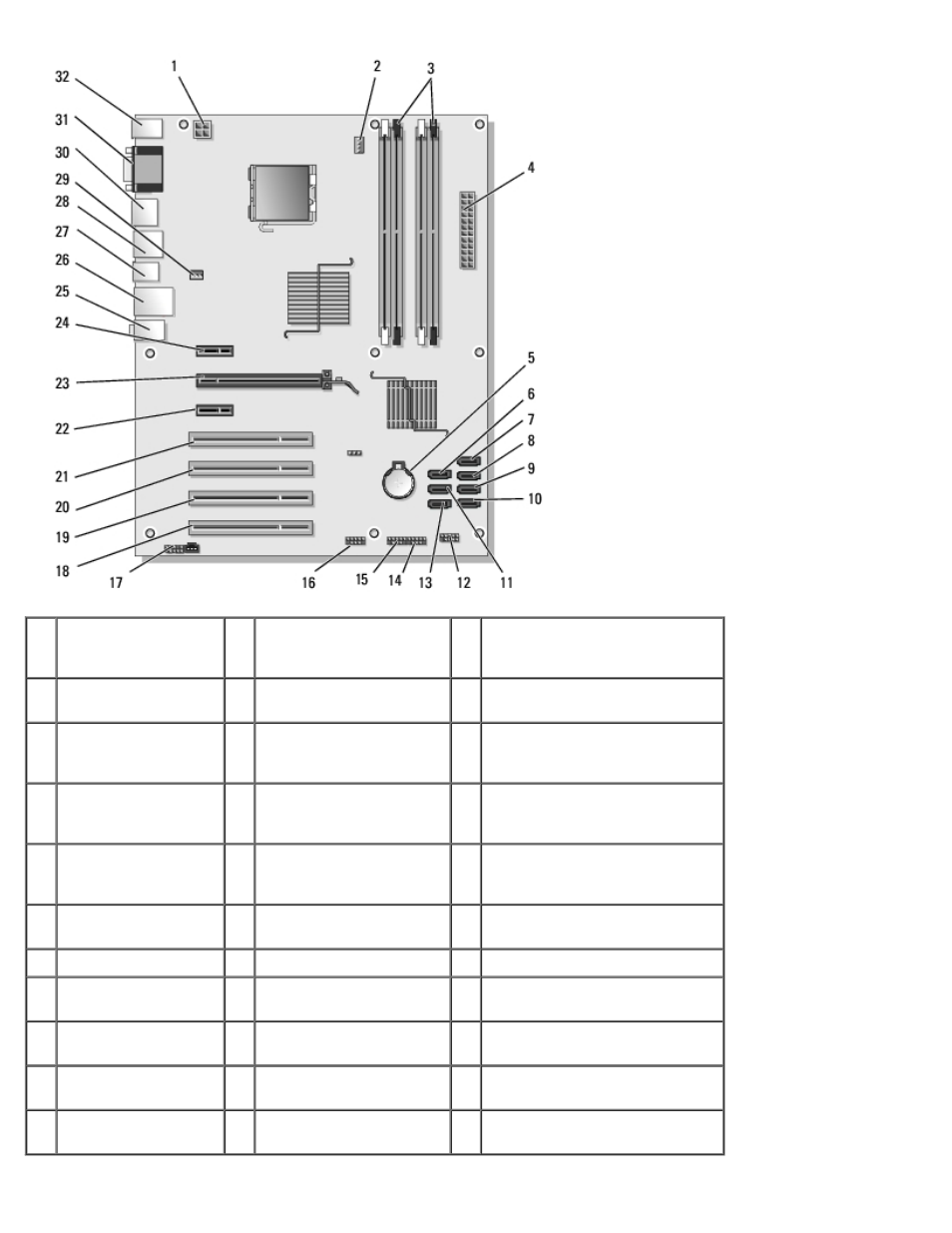

1
разъем питания
(PWR2)
2
питание блока
радиатора/вентилятора
процессора
3
разъемы модулей памяти (4)
(DIMM_1, DIMM_2, DIMM_3,
DIMM_4)
4
основной разъем
питания (PWR1)
5
гнездо аккумулятора
6
разъем диска 5,25" Serial ATA
(SATA4)
7
разъем жесткого
диска Serial ATA
(SATA3)
8
разъем жесткого диска
Serial ATA (SATA2)
9
разъем жесткого диска Serial
ATA (SATA1)
10 разъем жесткого
диска Serial ATA
(SATA0)
11 разъем диска 5,25"
Serial ATA (SATA5)
12 разъем ввода-вывода на
передней панели
13 разъем диска 5,25"
Serial ATA (SATA6)
14 разъем USB1 (на
передней панели
ввода-вывода)
15 разъем USB2 (на передней
панели ввода-вывода)
16 разъем системной
платы USB3
17 разъем аудио (F_AUDIO) 18 разъем PCI (PCI4)
19 разъем PCI (PCI3)
20 разъем PCI (PCI2)
21 разъем PCI (PCI 1)
22 разъем PCI Express
x1 (PCIE_X1 2)
23 разъем PCI Express x16
(PCIE_X16)
24 разъем PCI Express x1
(PCIE_X1 1)
25 аудиоразъемы
26 один сетевой порт и два
порта USB
27 порты USB (2)
28 порты USB (2) и
разъем E-SATA
29 разъем вентилятора на
корпусе
30 порт дисплея
31 видео- (VGA) и
параллельные порты
32 разъемы PS/2 для мыши
и клавиатуры
