7.

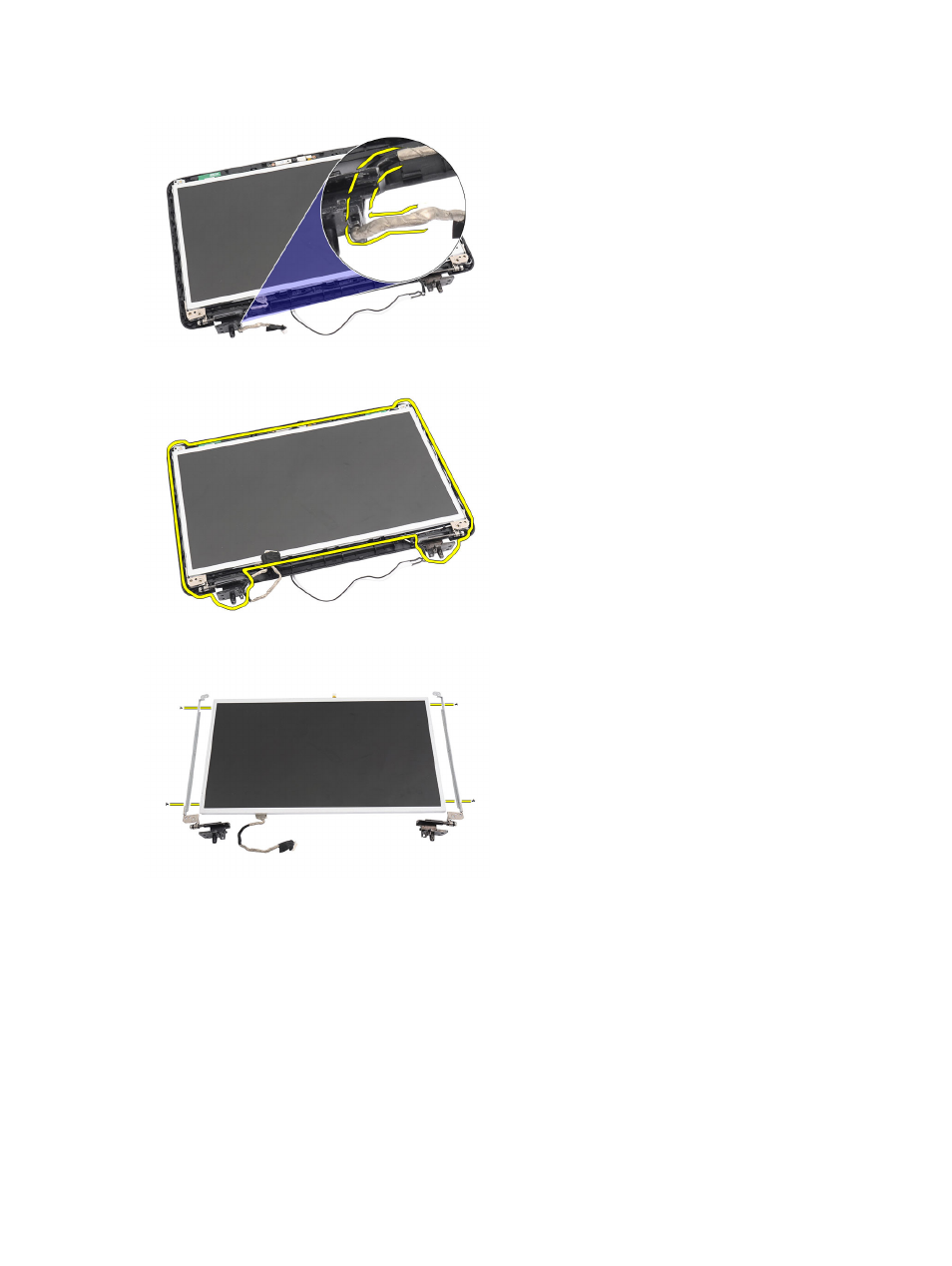

Приподнимите
панель дисплея со скобами и снимите с верхней крышки дисплея.
8.
Выверните
винты на левой и правой скобах дисплея и снимите панель дисплея.
Установка
панели дисплея
1.
Прикрепите
левую и правую скобы дисплея к панели дисплея и закрепите винтами.
2.
Вставьте
и уложите кабель дисплея и антенны беспроводной связи, подведя их к левому и правому
шарнирам
.
3.
Установите
панель дисплея со скобами на верхнюю крышку.
4.
Уложите
антенные кабели беспроводной локальной сети WLAN, установив их в держатель, и подсоедините
антенны
к плате WLAN.
5.
Вверните
винты, которыми крепятся панель дисплея и скобы.
36
