e) радиатор вентилятора
f) плату USB
g) плату WLAN
h) жесткий диск
i) упор для рук
j) модуль памяти
k) оптический дисковод
l) клавиатуру
m) карту памяти SD
n) аккумулятор
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие дисплея в сборе
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
b) крышку шарниров
c) клавиатуру
d) оптический дисковод
e) упор для рук

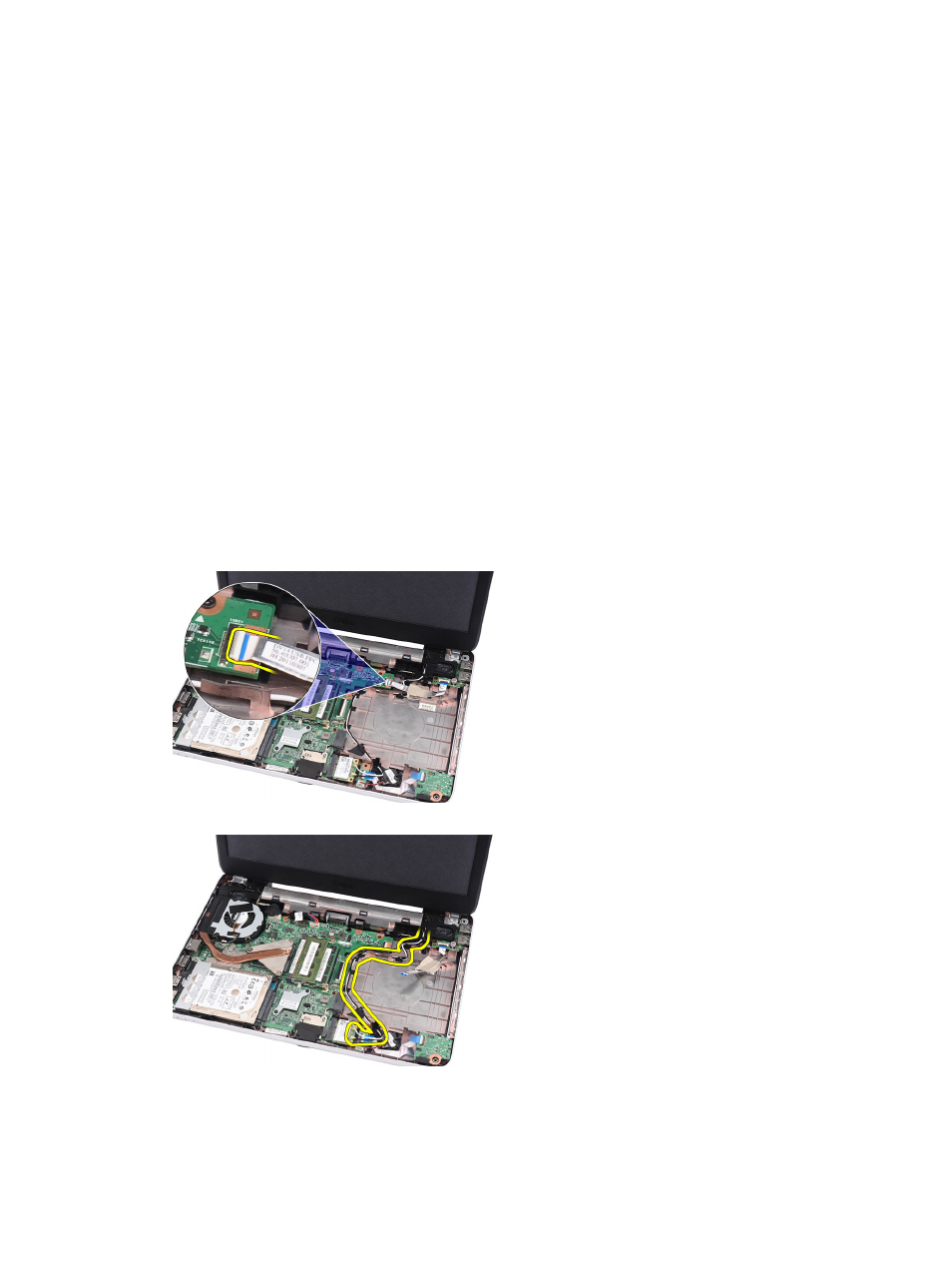

3. Отсоедините кабель платы USB от системной платы, чтобы обеспечить доступ к антеннам WLAN.
4. Отсоедините антенны WLAN и высвободите из направляющего желобка на корпусе компьютера.
5. Отсоедините кабель дисплея от системной платы.
