Инструкция по эксплуатации Dell XPS 730X H2C
Страница 9

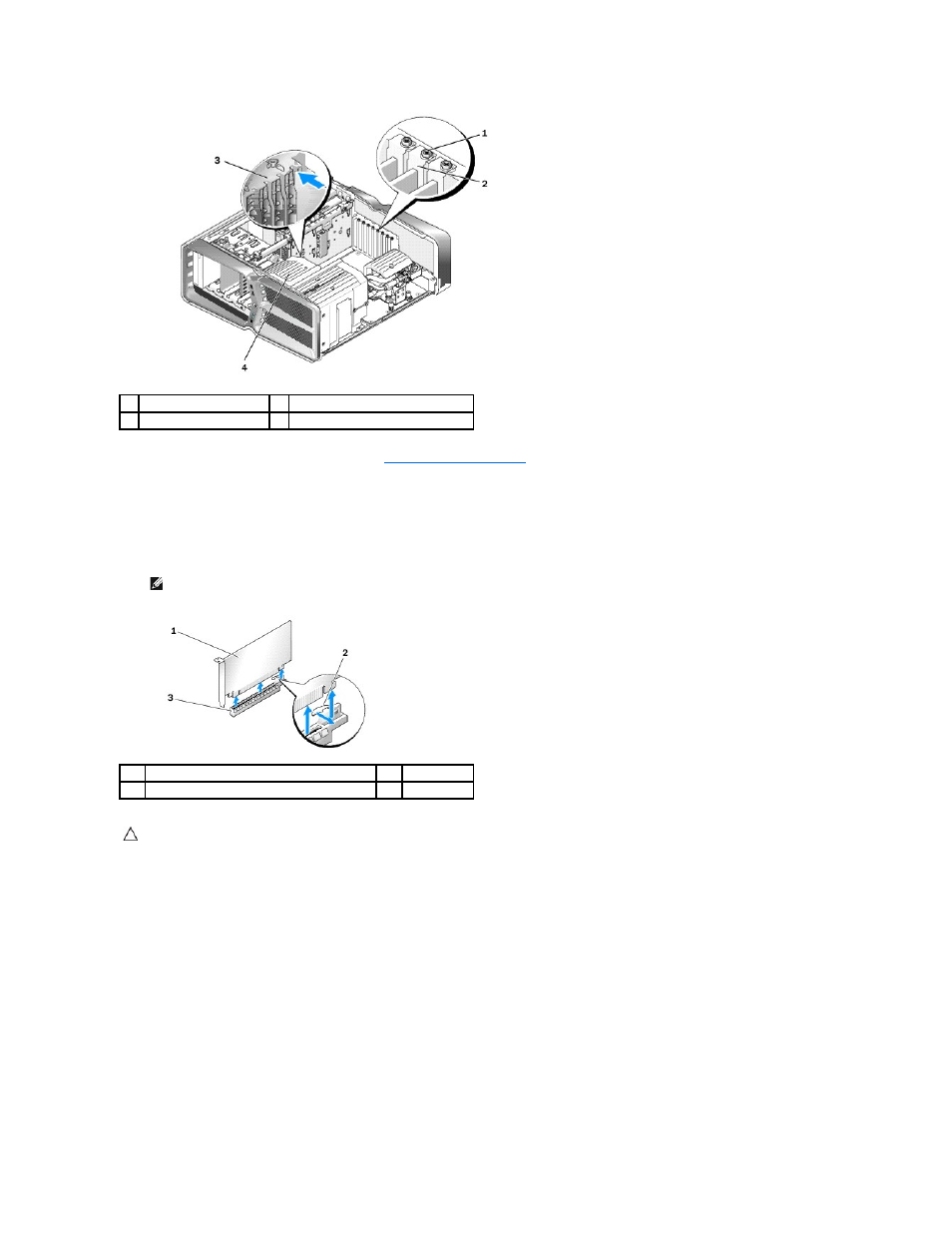

14.
Извлеките заглушку или установленную плату
(см.
), чтобы открыть разъем для платы.
15.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
16.
Установите плату вдоль разъема
; при этом зацеп (если он имеется) должен быть совмещен с разъемом.
17.
Осторожно потяните зацеп
(при наличии) и установите плату в разъеме. Нажмите вниз и убедитесь, что плата полностью установилась в
разъеме
.
1
Крепежный винт
2
Держатель платы
3
Направляющая
4
Кронштейн вентилятора
ПРИМЕЧАНИЕ
.
При использовании платы полной длины направляющая должна быть установлена в разъем для направляющих на
кронштейне вентилятора
.
1
Плата
PCIe x16
2
Зацеп
3
Разъем платы
PCIe x16
ПРЕДУПРЕЖДЕНИЕ
.
Необходимо освободить зацеп
, чтобы обеспечить посадку платы. Неправильная установка платы может стать
причиной повреждения системной платы
.
