Инструкция по эксплуатации Dell XPS 730X H2C
Страница 5
4.
Отсоедините от платы все подключенные кабели
.
5.
Удалите невыпадающие винты
, размещенные в верхней части кожуха вентилятора платы PCI, и выньте кожух.
6.
Удалите крепежные винты платы в верхней части держателя платы и сдвиньте держатель платы назад вдоль стенки корпуса
.
7.
Нажмите на зацеп
(если имеется) на разъеме системной платы, держа плату за верхний угол, а затем извлеките плату из разъема
.
8.
Установите заглушку в пустой разъем для платы
. Инструкции по замене платы см. в разделе
Установка графической платы в конфигурации с
9.
Установите на место кожух вентилятора платы
PCI и крышку компьютера (см. раздел
Установка крышки корпуса компьютера
), подключите
компьютер и устройства к электросети и включите их
.
Установка графической платы в конфигурации с несколькими платами
1 Держатель графической платы
2 Разъемы питания (2)
3 Две графические платы PCIe

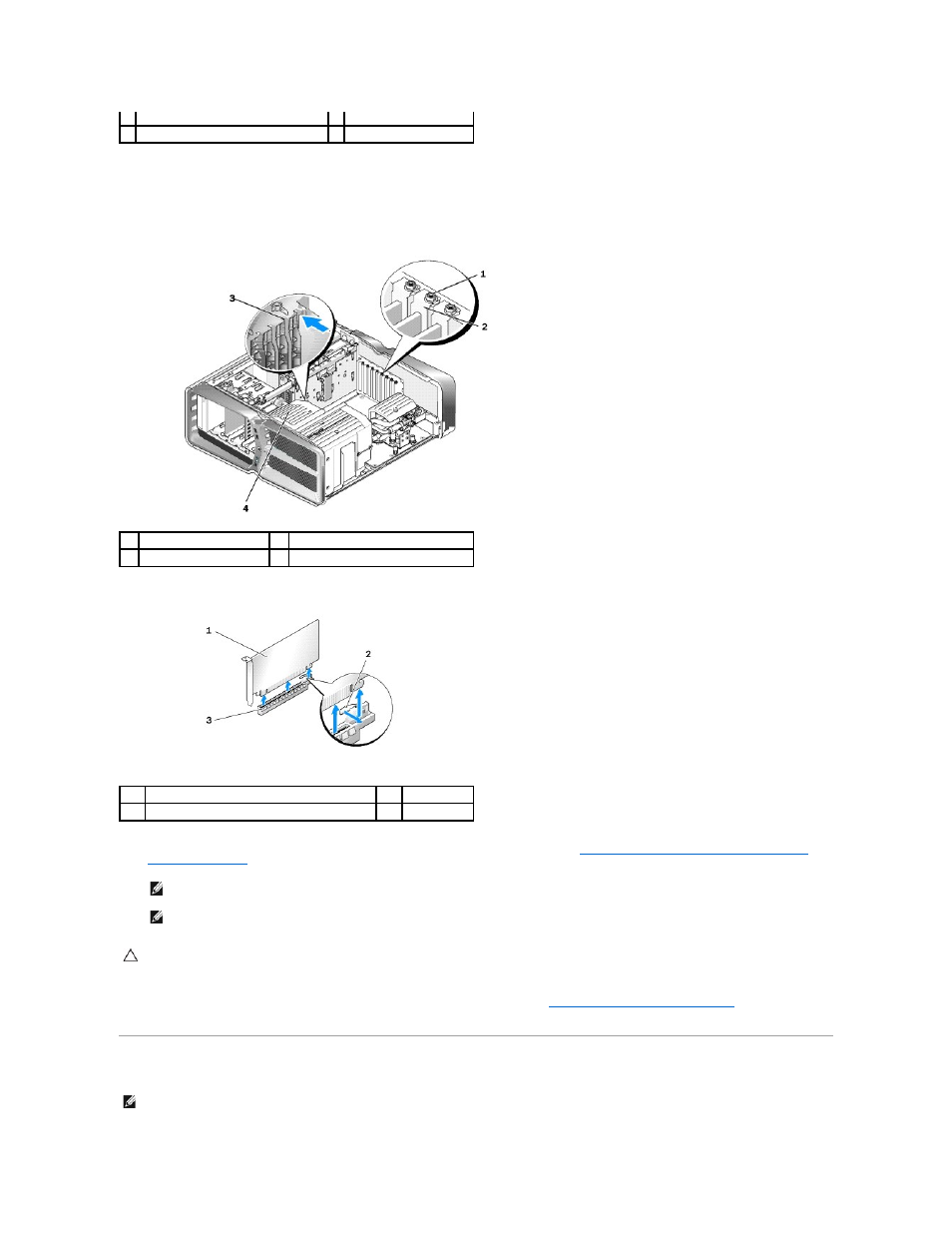

1
Крепежный винт
2
Держатель платы
3
Направляющая
4
Кронштейн вентилятора
1
Плата
PCIe x16
2
Зацеп
3
Разъем платы
PCIe x16
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для соблюдения требований стандарта
FCC. Кроме того,
заглушки защищают компьютер от пыли и грязи
.
ПРИМЕЧАНИЕ
.
Держатель графической платы
(имеется не во всех конфигурациях с несколькими графическими платами) может
отсутствовать в конфигурации с одной платой
.
ПРЕДУПРЕЖДЕНИЕ
.
Не прокладывайте кабели плат поверх плат или за ними
. Если кабели проложены поверх плат, корпус компьютера
может не закрыться
. Кроме того, это может повредить оборудование.
ПРИМЕЧАНИЕ
.
При установке дополнительных плат или удалении плат из конфигурации с двумя или тремя платами вам могут понадобиться
дополнительные комплектующие
, которые можно заказать в Dell.
