Руководство по переключению путей при
отказе для ленточной библиотеки Dell PowerVault™
TL4000/TL2000
6 |
с т р . 3 1 / 1 2 / 0 9
в е р с и я 2 . 0
Последние версии документации и обновлений всегда можно найти на Web-сайте
www.dell.com\support.
коммутатора Fibre Channel). Схема подключения оборудования в данной конфигурации
показана на рисунке 1.
Важное замечание: необходимо использовать накопитель с интерфейсом Fibre Channel
поколения LT04 или LT05.
Настройка переключения путей при отказе
(один хост, один коммутатор, два накопителя FC)
Основной путь
Путь в случае отказа

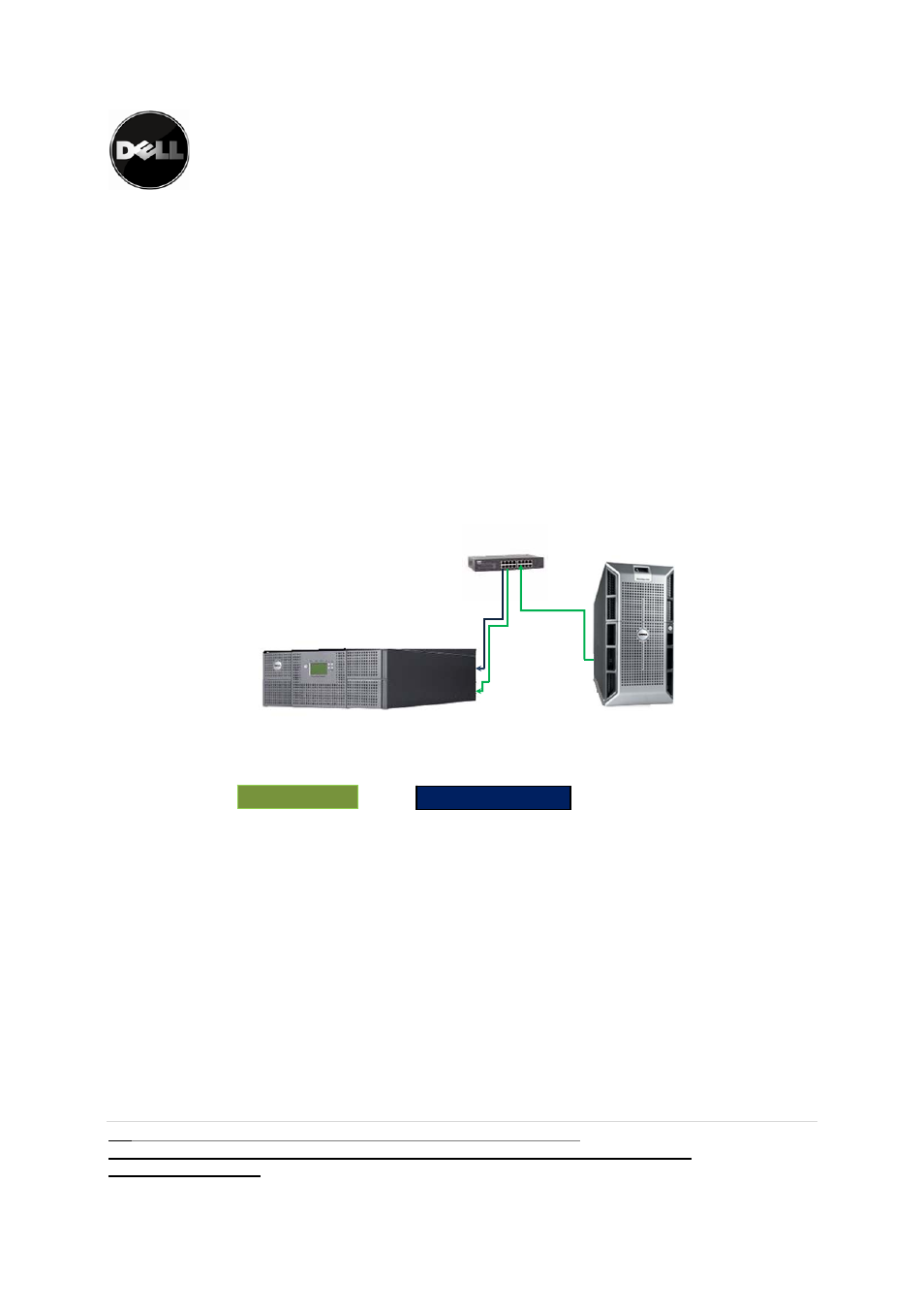

Рисунок 1. Стандартная конфигурация 1
Стандартная конфигурация переключения путей 2
Один хост с одним двухпортовым адаптером главной шины Fibre Channel,
два коммутатора Fibre Channel и одна библиотека Dell PowerVault™ с двумя
накопителями с интерфейсом Fibre Channel.
В данной конфигурации переключение путей происходит в одном из следующих случаев:
- выход из строя одного из накопителей в составе библиотеки (аппаратный сбой
накопителя или отключение его от коммутатора Fibre Channel);
- выход из строя одного из коммутаторов;
