Руководство по переключению путей при
отказе для ленточной библиотеки Dell PowerVault™
TL4000/TL2000
14 |
с т р . 3 1 / 1 2 / 0 9
в е р с и я 2 . 0
Последние версии документации и обновлений всегда можно найти на Web-сайте
www.dell.com\support.
Стандартная конфигурация переключения путей 8
Один хост с двумя портами Fibre Channel, один коммутатор Fibre Channel и
библиотека Dell PowerVault™ с тремя накопителями Fibre Channel.
В данной конфигурации переключение путей происходит в следующих случаях:
- выход из строя одного из накопителей (аппаратный сбой накопителя или
отключение его от порта адаптера главной шины);
- выход из строя одного из портов Fibre Channel адаптера главной шины.
Настройка переключения путей при отказе
(
один хост, два адаптера главной шины FC, один коммутатор FC, три
накопителя FC)
Основной путь
Путь в случае отказа

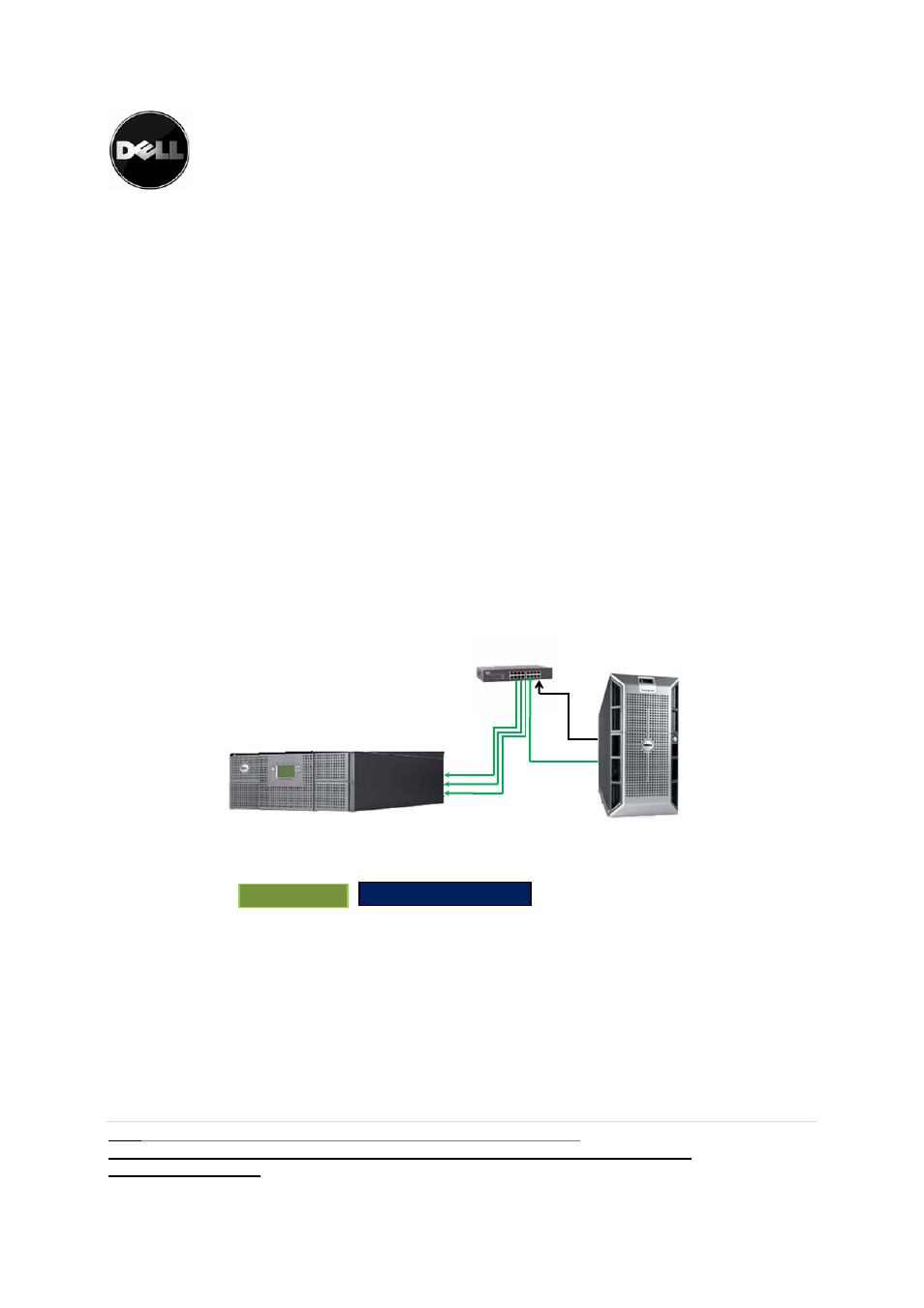

Рисунок 8. Стандартная конфигурация 8
Важное замечание: число используемых накопителей LT05 в этой конфигурации может
быть увеличено до четырех.
