17
Русский

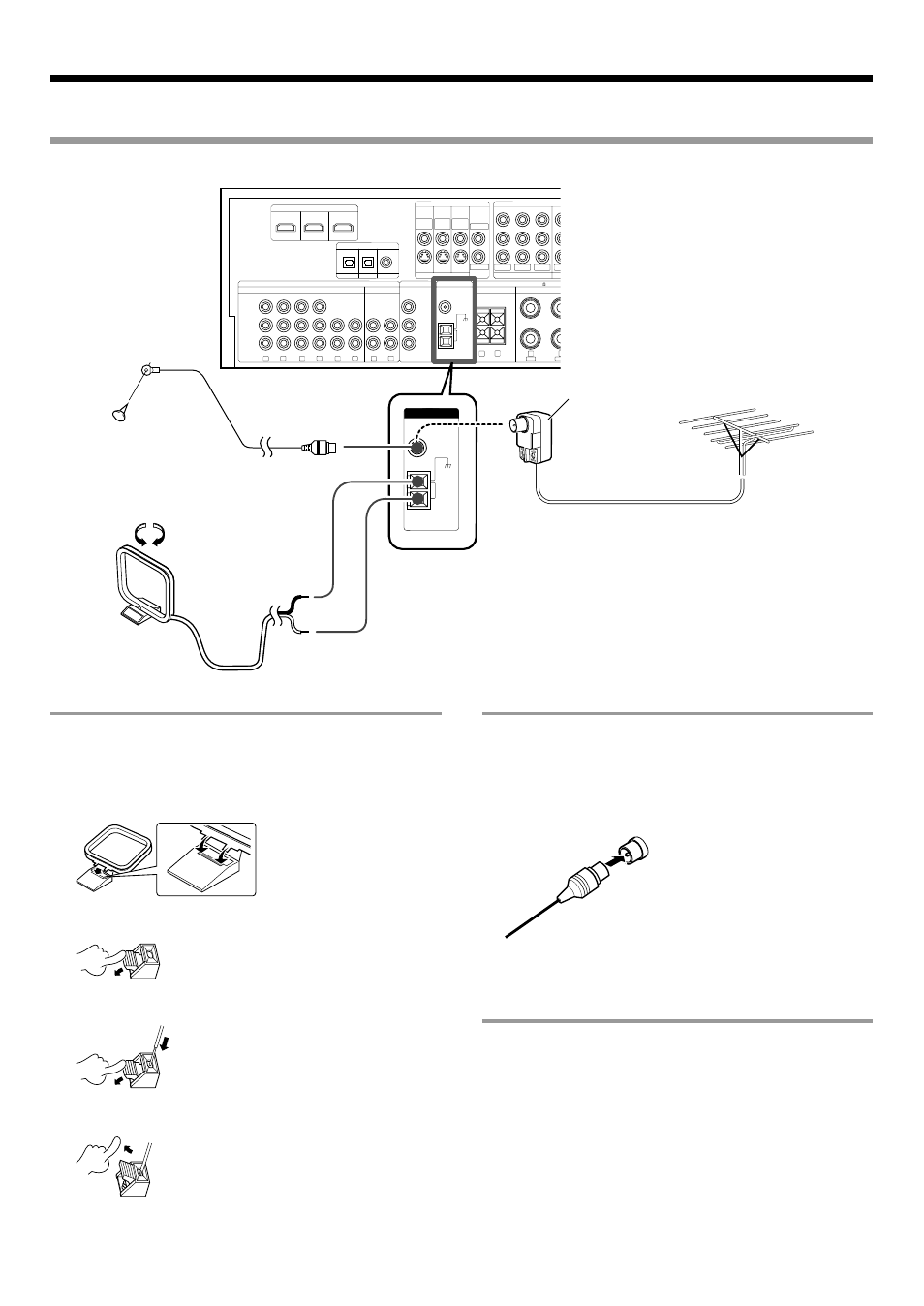

Подключение антенн
AUDIO PRE OUT ANTENNA
FRONT
CENTER AUX
CD/DVD
SURROUND
SUB WOOFER
MONITOR OUT DVD/6CH IN VIDEO 2 IN
VIDEO 2 CD/DVD DVD/6CH
OPTICAL OPTICAL COAXIAL
SUB
WOOFER
SURROUND
BACK L/
MONO
SURROUND
BACK R
MD/TAPE MD/TAPE
FM 75
VIDEO2 VIDEO1 VIDEO1
HDMI
DIGITAL IN
AM
GND
DVD/6CH IN PLAY IN REC OUT SPEAKER B SPEAKER A
FRONT SPEAKERS (6–16 )
R
RED WH
R L
R L R L R L R L
VIDEO
S–VIDEO
DVD/6CH
IN
VIDEO 2
IN VIDEO 1 IN
VIDEO 1 OUT
MONITOR
OUT
COMPONENT VIDEO
IN
DVD/6CH VIDEO 1 VIDEO 2 MON
FM 75
AM
GND
ANTENNA
Рамочная антенна диапазона АМ Комнатная антенна диапазона FM
Внешняя антенна диапазона FM
Комнатная антенна диапазона FM
Рамочная антенна
диапазона АМ
Используйте
антенный
переходник
(приобретается
дополнительно)
Внешняя антенна диапазо-
на FM (приобретается до-
полнительно)
Прием радиопрограмм невозможен, пока не будут подключены антенны. Правильно подключите антенны, как указано ниже.
Устанавливайте эту антенну как можно дальше от ресивера,
телевизора, кабелей акустических систем и сетевого шнура.
Найдите положение антенны, обеспечивающее наилучшее
качество приема сигналов.
[1] Установите антенну на подставку.
[2] Нажмите рычажок.
[3] Вставьте провод антенны.
[4] Верните рычажок на место.
[5] Установите антенну и найдите положение, обеспечива-
ющее наилучшее качество приема радиостанций.
Поставляемая в комплекте комнатная антенна предназначе-
на только для временного использования. Чтобы добиться
уверенного приема сигналов, мы рекомендуем использовать
внешнюю антенну. После установки внешней антенны комнат-
ную антенну можно отключить.
[1] Вставьте провод антенны.
[2] Зафиксируйте антенну на стене.
Соедините 75-омный коаксиальный кабель внешней антенны
с гнездом FM 75 Ом на задней панели ресивера.
