Подключение компонентов, оснащенных разъемами HDMI
AUDIO PRE OUT ANTENNA
FRONT
CENTER AUX
CD/DVD
SURROUND
SUB WOOFER
MONITOR OUT DVD/6CH IN VIDEO 2 IN
VIDEO 2 CD/DVD DVD/6CH
OPTICAL OPTICAL COAXIAL
SUB WOOFER
SURROUND
BACK L/
MONO
SURROUND
BACK R
MD/TAPE MD/TAPE
FM 75
VIDEO2 VIDEO1 VIDEO1
HDMI
DIGITAL IN
AM
GND
DVD/6CH IN PLAY IN REC OUT SPEAKER
FRONT
R L
VIDEO
S–VIDEO
DVD/6CH
IN
VIDEO 2
IN VIDEO 1 IN
VIDEO 1 OUT
MONITOR
OUT
DVD
R L R L R L R L
MONITOR OUT DVD/6CH IN VIDEO 2 IN
HDMI
OPTICAL OPTICAL COAXIAL
VIDEO 2 CD/DVD DVD/6CH
DIGITAL IN
FRONT
CENTER AUX
CD/DVD
SURROUND
SUB WOOFER
M
VIDEO2
DVD/6CH IN PLAY IN
AUDIO
R R L R L
AUDIO PRE OUT ANTENNA
FRONT
CENTER AUX
CD/DVD
SURROUND
SUB WOOFER
MONITOR OUT DVD/6CH IN VIDEO 2 IN
VIDEO 2 CD/DVD DVD/6CH
OPTICAL OPTICAL COAXIAL
SUB
WOOFER
SURROUND BACK L/
MONO
SURROUND
BACK R
MD/TAPE MD/TAPE
FM 75
VIDEO2 VIDEO1 VIDEO1
HDMI
DIGITAL IN
AM
GND
DVD/6CH IN PLAY IN REC OUT SPEAKER
FRONT
R L
VIDEO
S–VIDEO
DVD/6CH
IN
VIDEO 2
IN VIDEO 1 IN
VIDEO 1 OUT
MONITOR
OUT
DVD
R L R L R L R L
MONITOR OUT DVD/6CH IN VIDEO 2 IN
HDMI
OPTICAL OPTICAL COAXIAL
VIDEO 2 CD/DVD DVD/6CH
DIGITAL IN
FRONT
CENTER AUX
CD/DVD
SURROUND
SUB WOOFER
M
VIDEO2
DVD/6CH IN PLAY IN
AUDIO
R R L R L
A B
A B
HDMI MONITOR IN
HDMI OUT
HDMI OUT
HDMI MONITOR IN
AUDIO OUT COAXIAL DIGITAL
OUT (AUDIO)
AUDIO OUT OPTICAL DIGITAL
OUT (AUDIO)

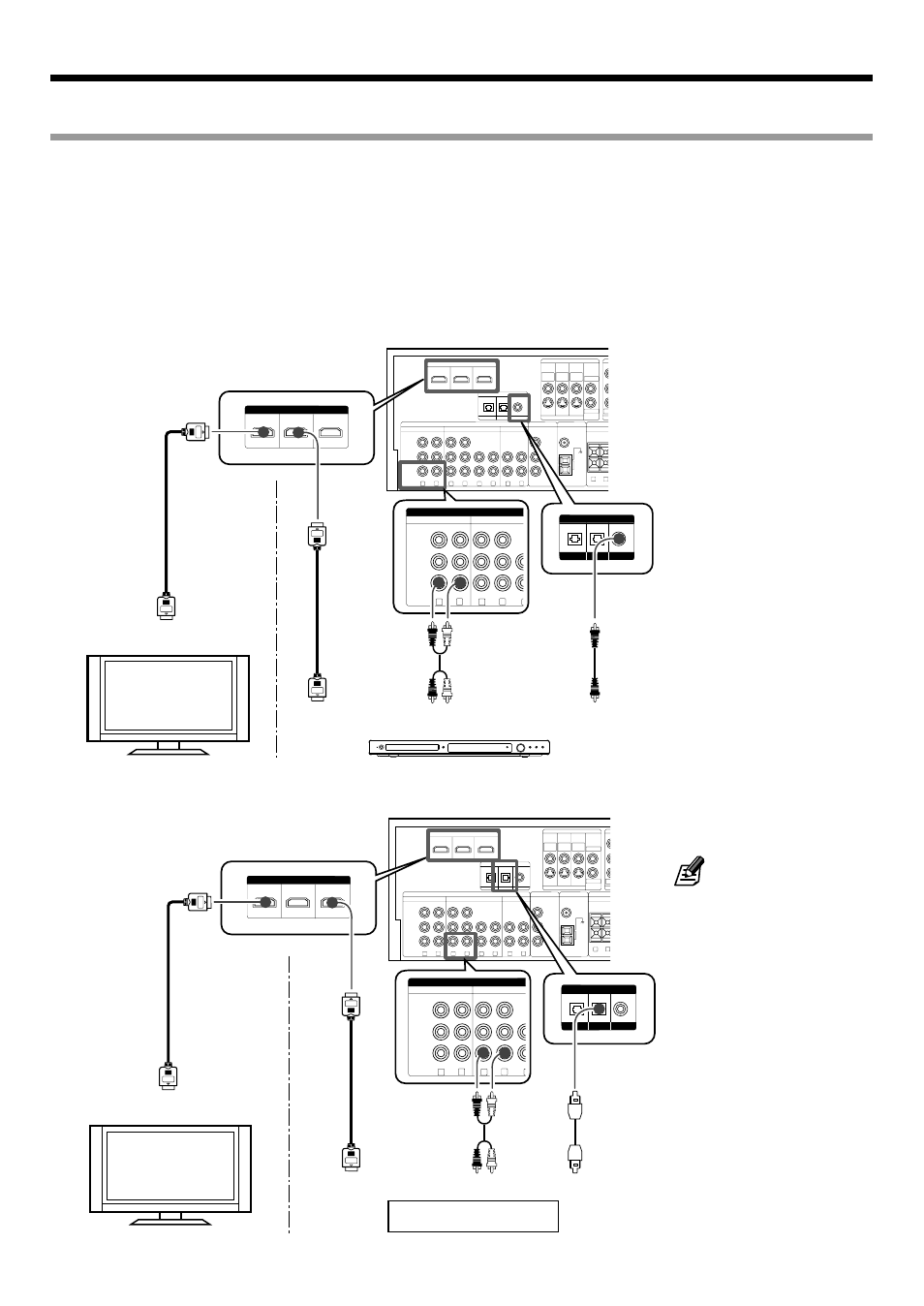

Этот ресивер оснащен разъемами HDMI, которые позволяют вам воспроизводить видеоизображение высокого разрешения, на-
пример, с дисков Blu-ray.
Для воспроизведения аудиосигнала через акустические системы, подключенные к этому ресиверу, необходимо выполнить аудио-
подключение (подключение [A] èëè [B]).
1 При помощи HDMI-кабеля соедините входной разъем HDMI этого ресивера с выходным HDMI-разъемом источника сигна-
ла.
2 Выполните цифровое [a] или аналоговое [b] аудиоподключение.
3 Используя другой HDMI-кабель, соедините выходной разъем HDMI monitor этого ресивера с входным разъемом HDMI
телевизора.
Для достижения наилучшего эффекта объемного звучания в акустических системах, подключенных к этому ресиверу, рекоменду-
ется отключать звук телевизора.
- Подключение DVD-проигрывателя
Телевизор
DVD-проигрыватель
- Подключение видеоустройств
Телевизор
Видеоустройство
- Для подключения используй-
те сертифицированный HDMI-
кабель категории 2 (High
Speed HDMI TM Cable).
- Если разрешение входящего
видеосигнала отличается от
разрешения телевизора,
видеоизображение не будет
воспроизводиться. В этом
случае отрегулируйте
разрешение изображения на
DVD-проигрывателе.
- Для подключения телевизора
с входным гнездом DVI
требуется кабель-преобразо-
ватель HDMI/DVI. Также
телевизор должен быть
совместим с HDCP (High-
bandwidth Digital Contents
Protection). Обратите внима-
ние, что в зависимости от
подключаемых устройств
изображение может не
отображаться.
