Внешний вид проектора – Инструкция по эксплуатации BenQ LX60ST__LW61ST
Страница 9
Введение
9
Внешний вид проектора
1.
Внешняя панель управления
(
см.
2.
Вентиляционное отверстие
(
впуск охлаждающего воздуха)
3.
Крышка объектива
4.
Кольцо фокусировки
5.
Вентиляционное отверстие
(
выпуск нагретого воздуха)
6.
Передний инфракрасный датчик
ДУ
7.
Проекционный объектив
8.
Разъем питания перем. тока
9.
Выход постоянного тока 12 В
Используется для подключения
таких внешних устройств, как
электрический экран или
устройства управления
освещением и т. д. За
инструкциями по подключению
этих устройств обратитесь
к поставщику.
10.
Вход LAN RJ45
11.
Порт USB Mini-B
12.
Гнездо RS232
13.
Гнезда USB тип A
14.
Входной разъем HDMI
15.
Гнездо выходного сигнала RGB
16.
Разъем для входного сигнала
RGB (
ПК)/компонентного видео
(YPbPr/YCbCr)
17.
Входное гнездо S-Video
Гнездо видеовхода
18.
Входные разъемы аудио (Л/П)
19.
Вход аудиосигнала
Гнездо аудиовыхода
Гнездо микрофона
20.
Задний инфракрасный датчик ДУ
21.
Разъем для замка Kensington
(
защита от кражи)
22.
Отверстия для потолочного
монтажа

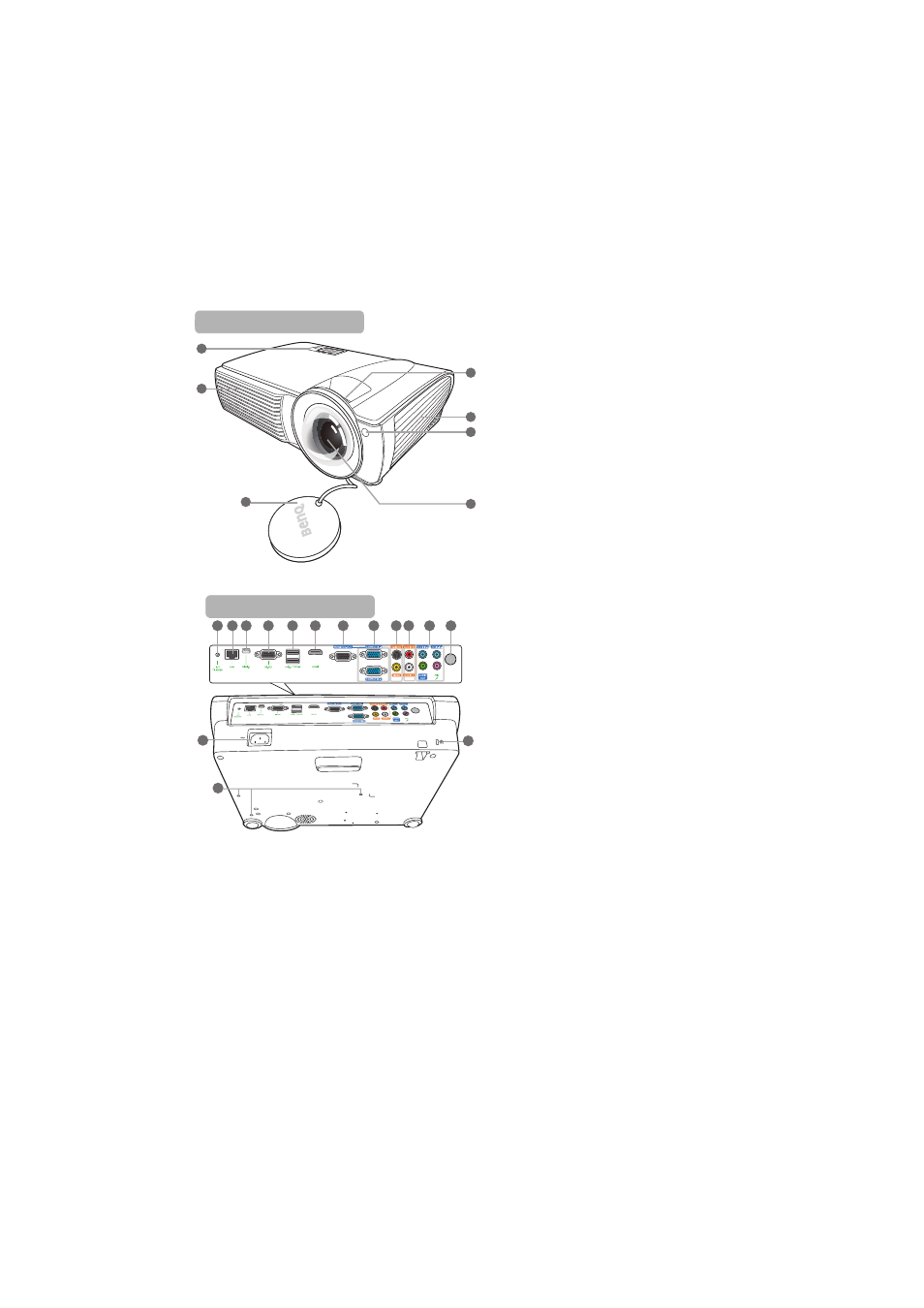

Вид спереди/сверху
1
2
5
6
4
7
3
22
21
9
11
12
13
14
15
16
17 18
19
20
10
8
Вид снизу/сбоку
