Технические характеристики
57

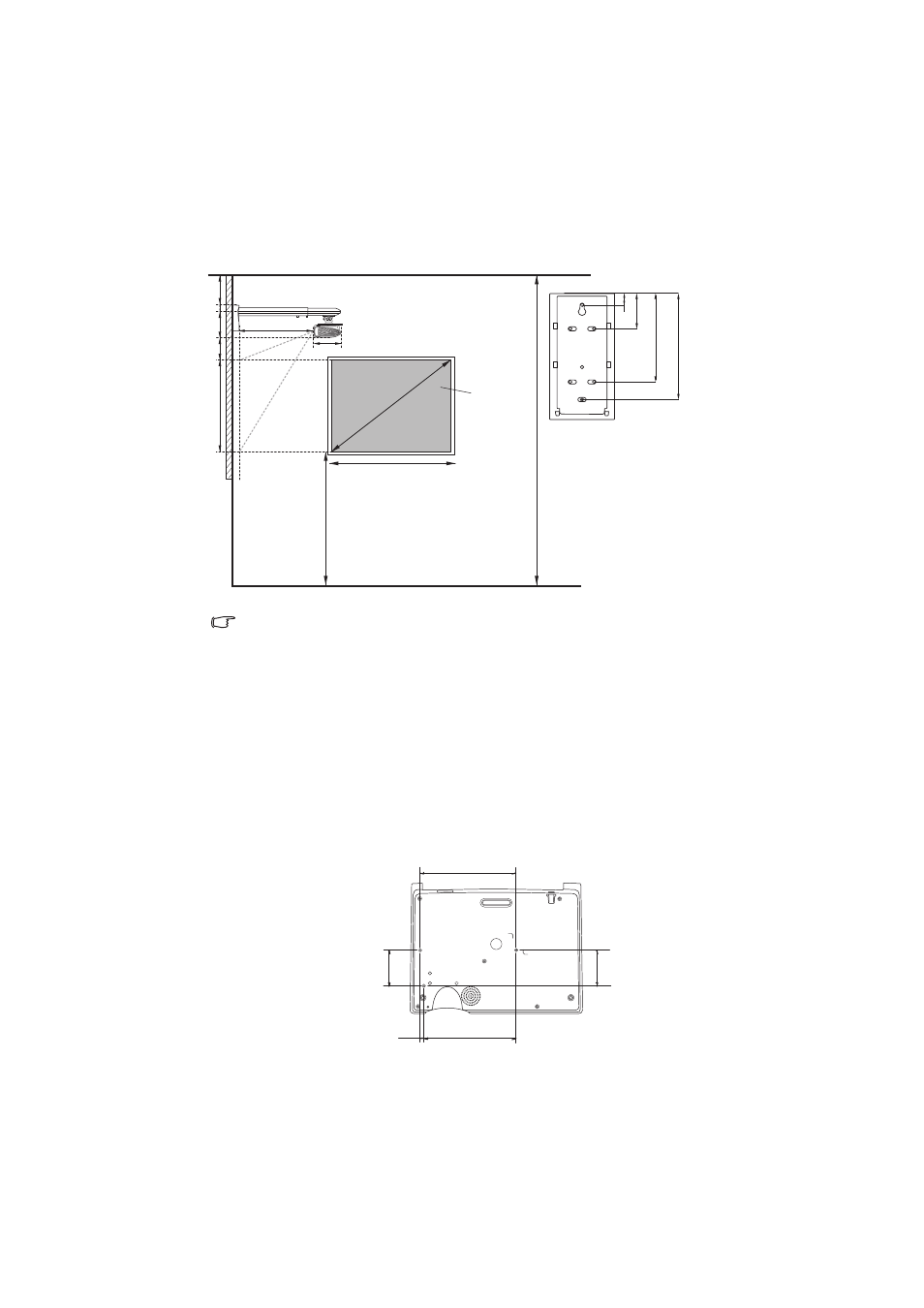

Минимальная высота потолка (мм) = f + H + b + 60 + 274+ c
•
Размеры даны для настенного крепления BenQ (н/д: 5J.J4R10.001).
•
Все измерения являются приблизительными и могут отличаться от фактических размеров.
В случае стационарной установки проектора BenQ рекомендует до окончательной
установки проектора физически измерить размер проецируемого изображения и
расстояние проектора после установки проектора на место, чтобы внести поправку на
оптические характеристики проектора. Это позволит определить точное расположение
проектора, являющееся оптимальным для выбранного места установки.
•
Все представленные размеры носят рекомендательный характер и могут быть изменены в
зависимости от разных факторов, связанных с конкретными условиями установки.
•
Размеры даны для проектора, сконфигурированного под нулевую коррекцию
трапециедальных искажений.
•
Размеры предполагают установку настенного кронштейна под углом в 90° от нижнего края
корпуса по отношению к поверхности экрана.
Винт для потолочного крепления:
M4 x 8 (
макс. длина = 8 мм)
Единицы измерения: мм
20
60
150
180
60
c
b
a
H
W
D
f
e
274
298
Потолок
пол
Расстояние от пола до
нижней части изображения
Об
ласть
прое
циров
ани
я
Область
проецирования
Настенная панель
207.6
76.5
77
199.6
8
