Подключение источника видеосигнала, оснащенного
композитным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного композитного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному композитным
видеовыходом:
Если вы хотите воспользоваться динамиками проектора,
1.
Возьмите аудио/видеокабель и подключите соединители типа 3 RCA
к выходным гнездам Audio(R/L)/Video на видеоустройстве. Штекеры
устанавливаются в гнезда в соответствии с цветами: зеленый к зеленому, синий
к синему, красный к красному.
2.
Подключите другой конец аудио/видеокабеля к гнездам Audio(R/L)/Video на
проекторе. Штекеры устанавливаются в гнезда в соответствии с цветами:
зеленый к зеленому, синий к синему, красный к красному.
После подключения звуком можно управлять с помощью пульта ДУ (кнопка
Volume +/-)
или с помощью экранных меню проектора. Подробнее см.
,
и
.
Если вы хотите воспользоваться только функциями отображения с помощью
проектора,
1.
Возьмите видеокабель и подключите один конец к видеовыходу источника
видеосигнала.
2.
Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.

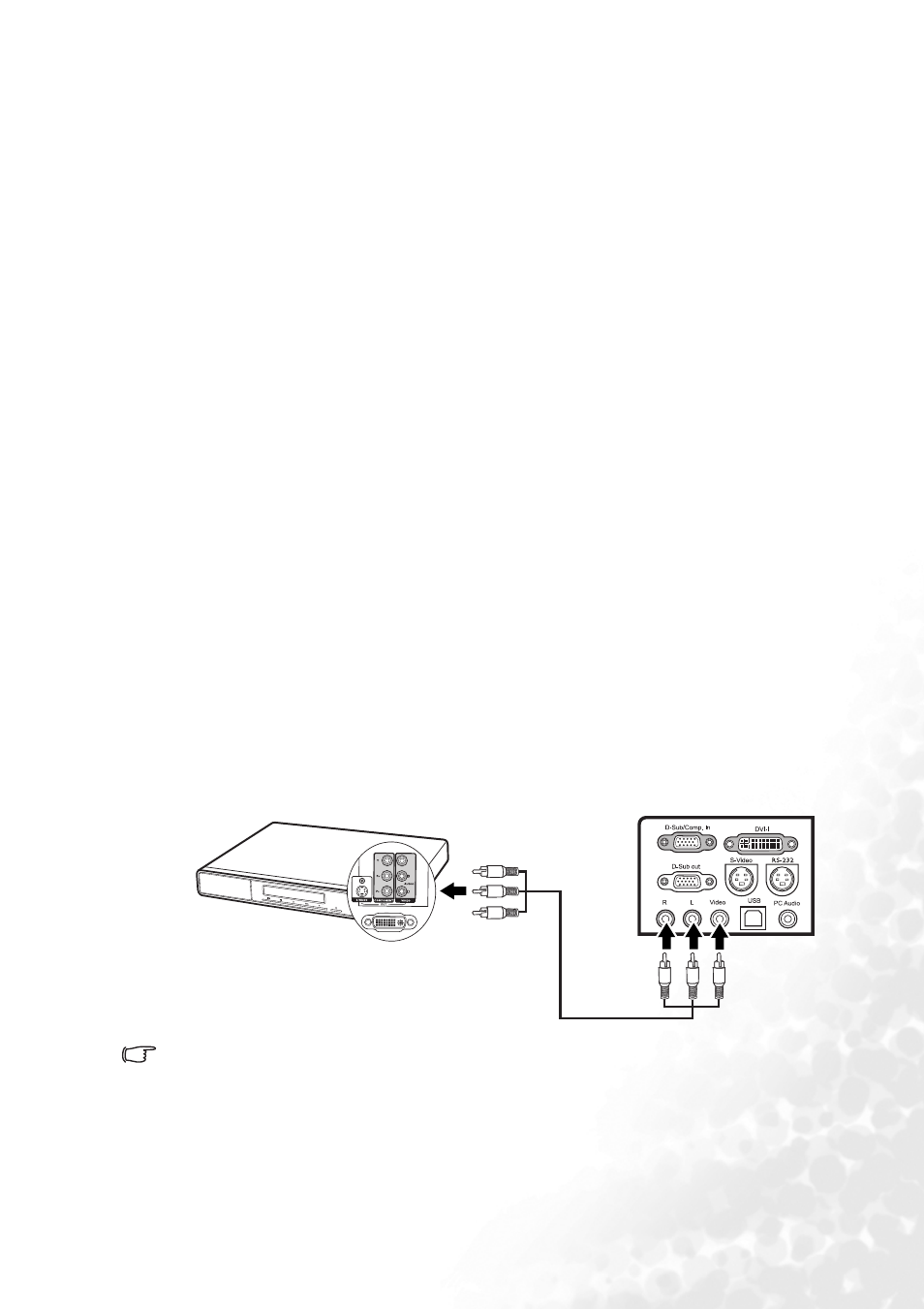

По окончании подключения система должна иметь следующий вид:
•
Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не производится, проверьте
включение и исправность источника сигнала. Кроме того, проверьте правильность
подключения кабелей видеосигнала.
•
Источник видеосигнала следует подключать через композитный видеовход только
в том случае, если он не оснащен компонентным видеовыходом или выходом
S-Video.
Подробнее см.
Подключение источников видеосигнала" на стр. 25
Аудио/видеоустройство
Кабель Audio
(L/R)/Video
