Введение
11

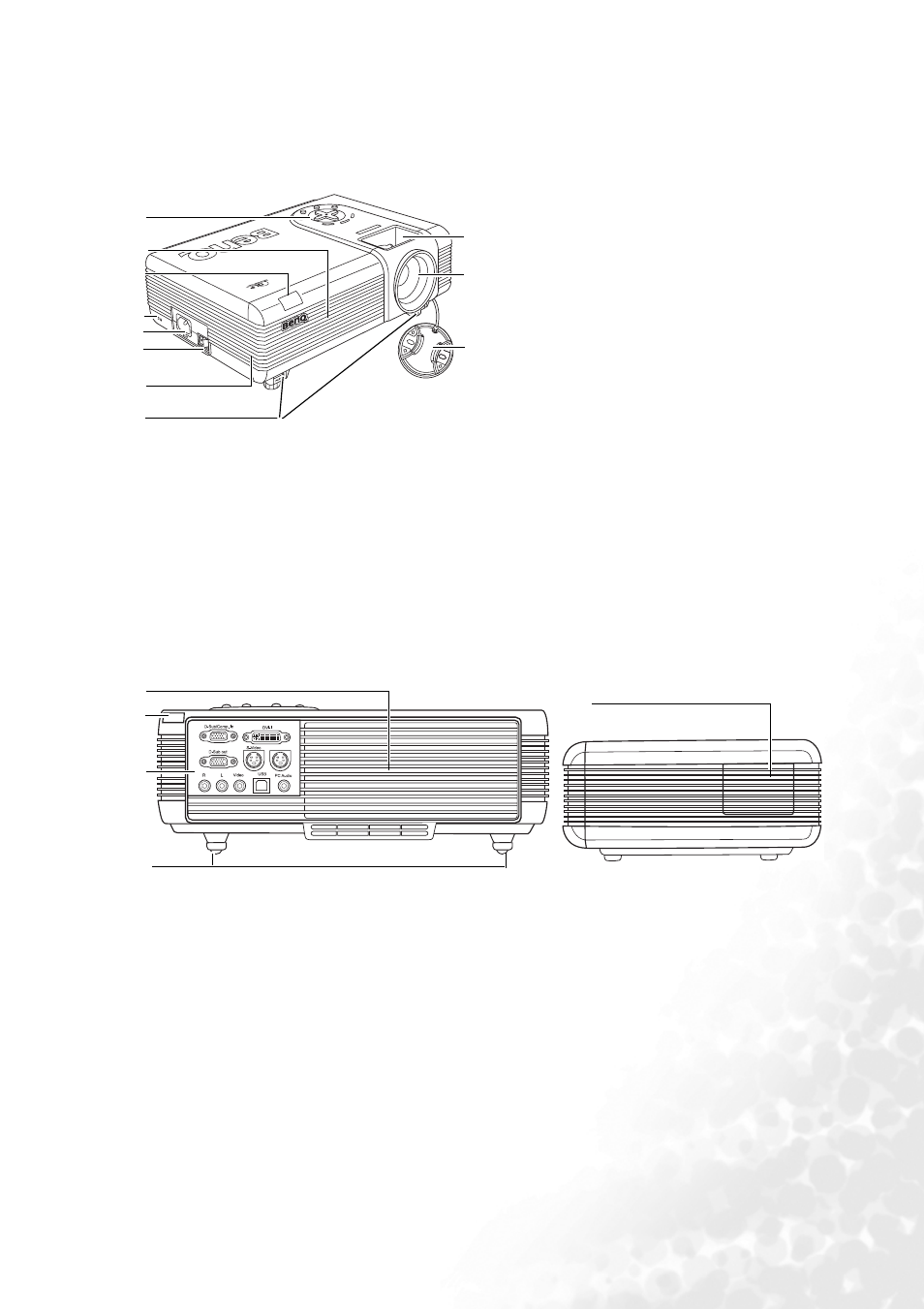

Внешний вид проектора
Вид спереди / сверху
Вид сзади/сбоку
Дополнительную информацию о подключении различного оборудования см.
в разделе
1.
Внешняя панель управления
Подробнее см. раздел
2.
Вентиляционное отверстие (впуск
охлаждающего воздуха)
3.
Передний инфракрасный датчик ДУ
4.
Разъем для замка Kensington (защита
от кражи)
5.
Гнездо шнура питания
6.
Главный выключатель питания
7.
Решетка фильтра
8.
Кнопки быстро выпускающихся
регуляторов
9.
Кольцо фокусировки и регулятор
масштаба
10.
Проекционный объектив
11.
Крышка объектива
1
9
3
4
7
8
10
5
6
2
11
12.
Вентиляционное отверстие (выпуск
нагретого воздуха)
13.
Задний инфракрасный датчик ДУ
14.
Панель разъемов
Подробнее см. раздел
.
15.
Задний регулятор наклона
16.
Боковая крышка фильтра
13
15
14
12
16
