Порядок подключения
18
Подключение источника видеосигнала, оснащенного
компонентным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному компонентным
видеовыходом:
1.
Подключите переходной кабель (приобретается за дополнительную плату)
"
компонентное видео / VGA (D-Sub)" одним концом (с 3 разъемами RCA) к
компонентному видеовыходу источника видеосигнала. Штекеры
устанавливаются в гнезда в соответствии с цветами: зеленый штекер – в зеленое
гнездо, синий – в синее, красный – в красное.
2.
Подключите другой конец переходного кабеля "компонентное видео / VGA (D-
Sub)" (
с разъемом D-Sub) к гнезду D-SUB/COMP IN проектора.

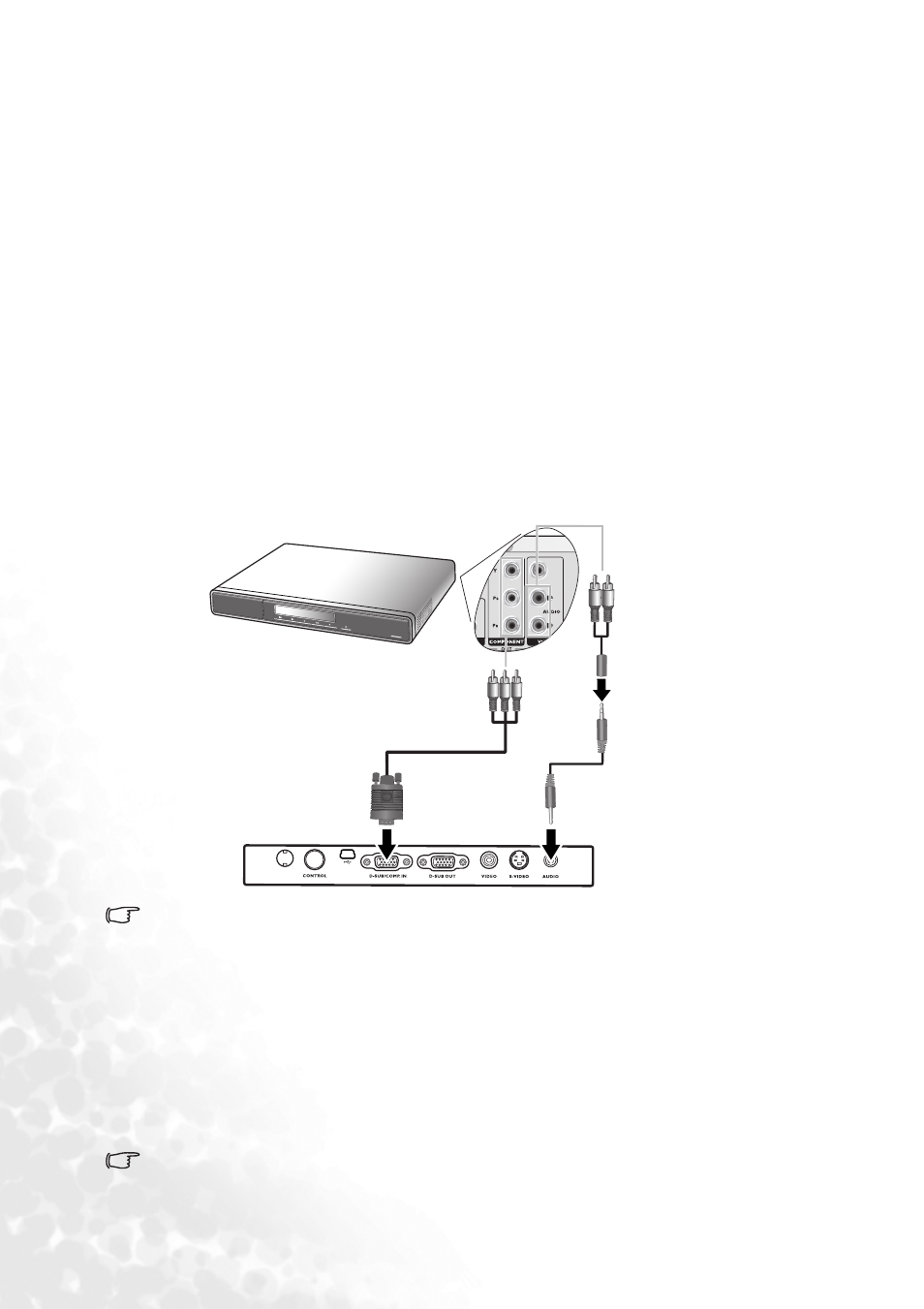

После завершения подключения система должна иметь вид, показанный на
следующей схеме:
• Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала. Подробнее см.
"
Подключение источников
аудиосигнала" см. стр. 17
.
•
Компонентный видеовход является единственным видеовходом,
поддерживающим воспроизведение видео в формате 16:9.
При подключении проектора к ТВ-тюнеру высокого разрешения (HDTV)
поддерживаются следующие стандарты:
Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видеоизображения не производится, проверьте включение
и исправность источника сигнала. Проверьте также правильность подключения
сигнальных кабелей.
• 480i • 480p
• 576i • 576p
• 720p (50/ 60
Гц)
• 1080i (50/ 60
Гц)
A/V
устройство
Переходной кабель
"
компонентный
видеовход / VGA
(D-sub)"
Аудиокабели
