Введение
7

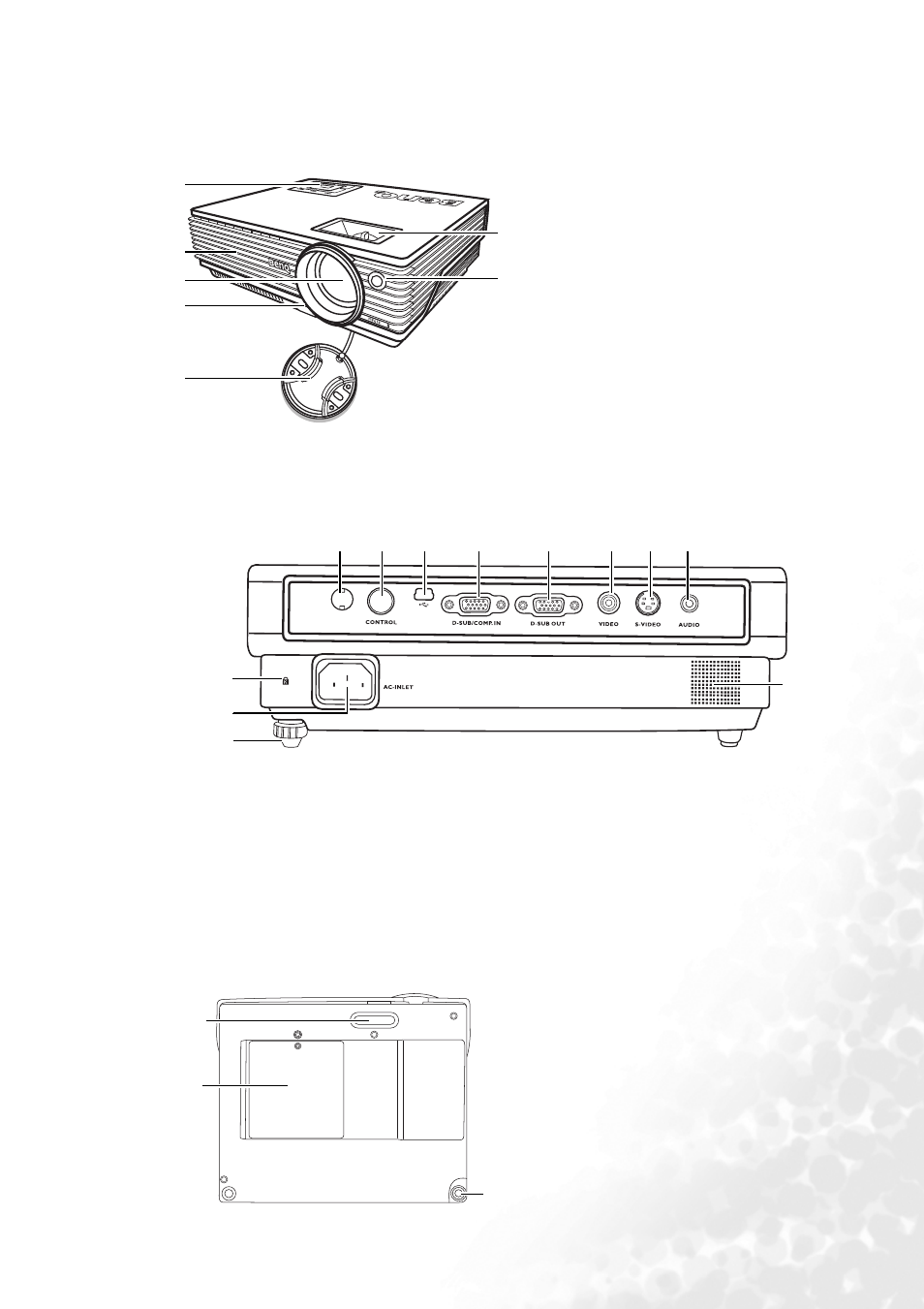

Вид проектора снаружи
Передняя / верхняя сторона
Задняя сторона
Дополнительную информацию о подключении различного оборудования см. в
разделе
Порядок подключения" см. стр. 15
.
Нижняя сторона
1.
Внешняя панель управления
(
Подробнее см.
2.
Вентиляционная решетка
3.
Проекционный объектив
4.
Передняя кнопка регулировки
5.
Крышка объектива
6.
Кольцо фокусировки и регулятор
масштаба
7.
Передний инфракрасный датчик
ДУ
1
2
3
4
5
6
7
8.
Задняя ножка регулятора
9.
Гнездо шнура питания
переменного тока
10.
Разъем для замка Kensington
(
защита от кражи)
11.
Инфракрасный датчик ДУ
12.
Гнездо RS232
13.
Гнездо USB
14.
Гнездо входного сигнала RGB (ПК) /
компонентный видеовход (YPbPr/ YCbCr)
15.
Гнездо выходного сигнала RGB
16.
Гнездо видео
17.
Гнездо S-видео
18.
Гнездо аудио
19.
Динамик
11
12
13
14
15
16
17
18
19
8
9
10
20.
Передняя ножка регулятора
21.
Крышка лампы
22.
Задняя ножка регулятора
20
21
22
