Подключение источника видеосигнала – Инструкция по эксплуатации BenQ MP611
Страница 24
Подключение
20
Подключение источника видеосигнала, оснащенного
компонентным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного
видеовыхода:
•
При наличии свободного выхода можно переходить к следующим пунктам.
•
При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала,
оснащенному компонентным видеовыходом:
1.
Подключите переходной кабель (приобретается за дополнительную плату)
"компонентное видео / VGA (D-Sub)" одним концом (с 3 разъемами RCA)
к компонентному видеовыходу источника видеосигнала. Штекеры
устанавливаются в гнезда в соответствии с цветами: зеленый штекер – в зеленое
гнездо, синий – в синее, красный – в красное.
2.
Подключите другой конец переходного кабеля "компонентное видео / VGA
(D-Sub)" (с разъемом D-Sub) к гнезду D-SUB/COMP IN проектора.
3.
Если вы хотите воспользоваться комбинированным монофоническим
динамиком проектора, выберите соответствующий аудиокабель и подсоедините
один его конец к гнезду аудиовыхода на компьютере, а другой конец к гнезду
аудиовхода на проекторе.

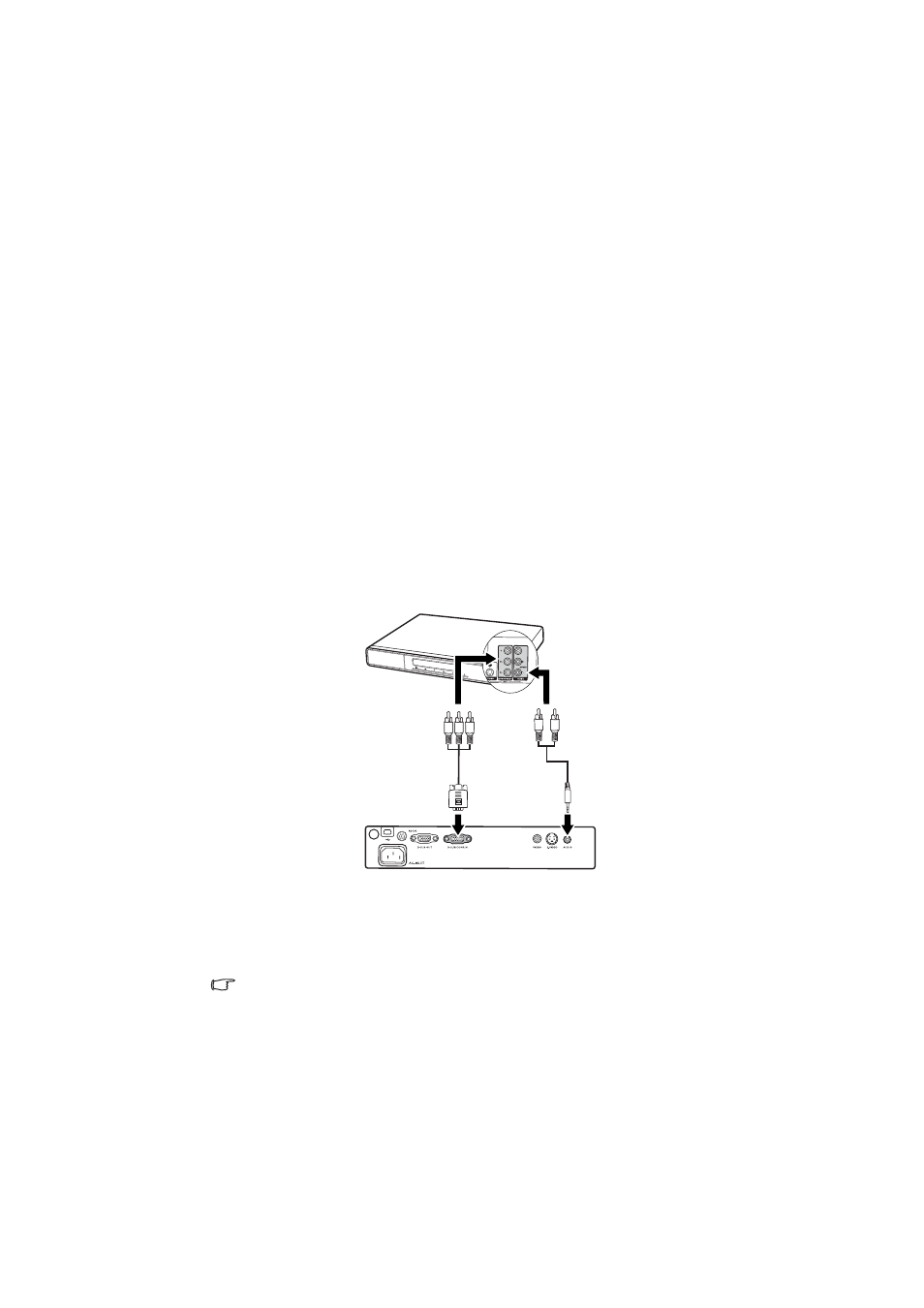

После завершения подключения система должна выглядеть следующим образом:
При подключении проектора к ТВ-тюнеру высокого разрешения (HDTV)
поддерживаются следующие стандарты:
•
Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала. Подробнее см.
.
•
Компонентный видеовход является единственным видеовходом,
поддерживающим воспроизведение видео в формате 16:9.
•
480i
•
480p
•
576i
•
576p
•
720p (50/ 60 Гц)
•
1080i (50/ 60 Гц)
Аудиокабели
Аудио/видео
устройство
Переходной кабель
"компонентный
видеовход / VGA
(D-sub)"
