Введение
7

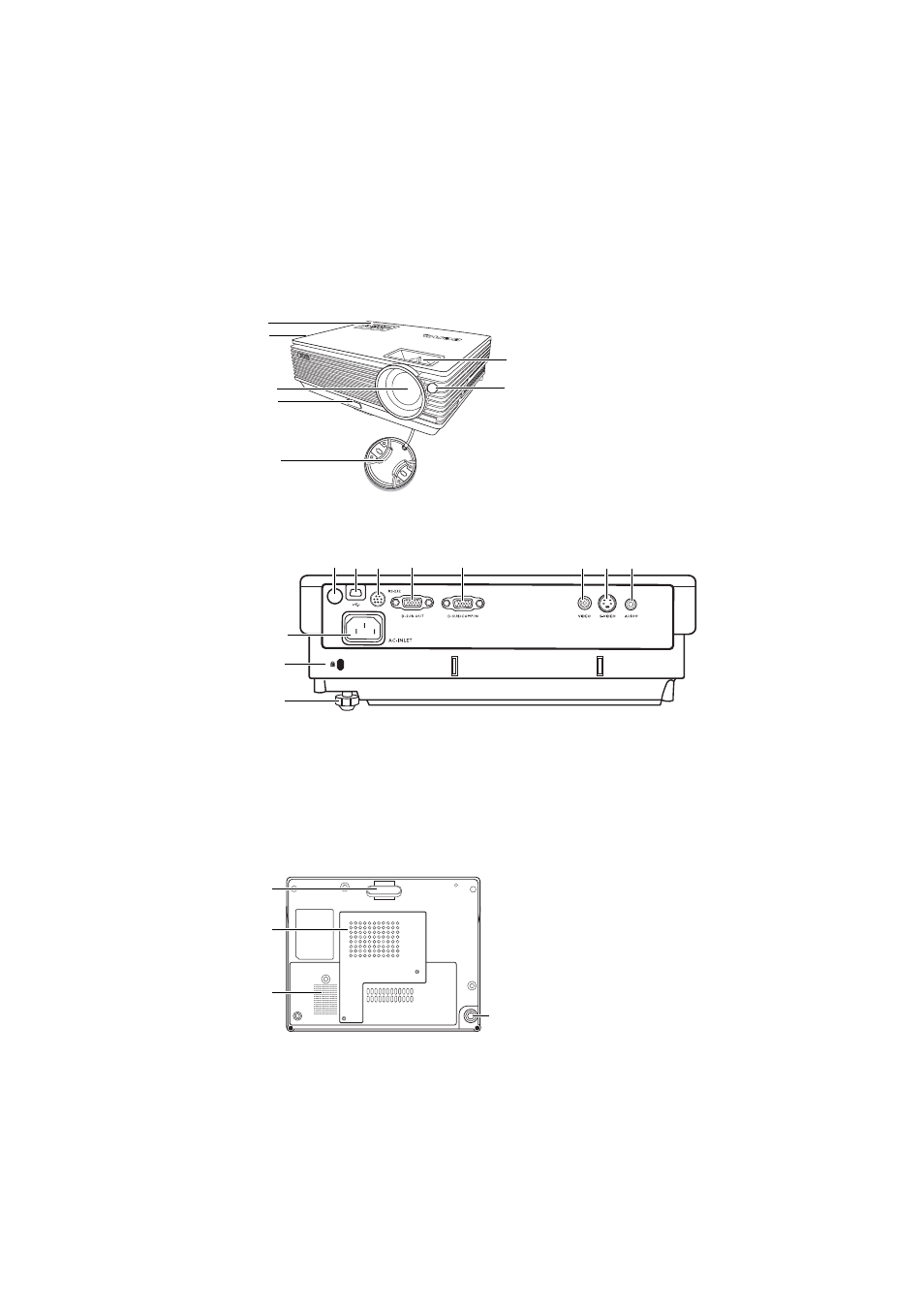

Внешний вид проектора
Вид спереди / сверху
Вид сзади
Подробнее см.
Вид снизу/сбоку
1.
Внешняя панель управления
(Подробнее см.
.)
2.
Вентиляционное отверстие
(выпуск нагретого воздуха)
3.
Проекционный объектив
4.
Кнопка быстро
выпускающегося регулятора
5.
Крышка объектива
6.
Кольцо фокусировки
и регулятор масштаба
7.
Передний инфракрасный
датчик ДУ
7
6
2
3
4
5
1
8.
Ножка заднего регулятора наклона
9.
Разъем для замка Kensington
(защита от кражи)
10. Разъем шнура питания
11.
Задний инфракрасный датчик ДУ
12. Разъем USB
13. Гнездо RS232
14. Гнездо выходного сигнала RGB
15. Разъем для входного сигнала RGB
(ПК) или компонентного видео
(YPbPr/ YCbCr)
16. Вход видеосигнала
17. Вход S-Video
18. Аудиоразъем
11 12 13
14
15
16 17 18
8
9
10
19. Быстро выпускающийся
регулятор
20. Крышка лампы
21. Решетка динамика
22. Ножка заднего регулятора
наклона
20
21
19
22
